ESS ES1869 based PnP soundboard

16-битная интегрированная аудиосистема, включает в себя звуковой канал, 72-операторный ESFM-синтезатор, логику поддержки IDE CD-ROM и игрового порта, а также блок пространственного звучания.ПлатаКарта расширения для шины ISA (поддерживается PnP)

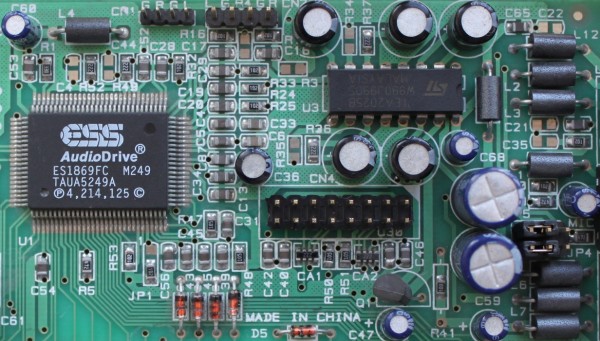

Изготовлена в Китае в 1999 г.Внутренние соединители — аудио-входы от CD-ROMов различых производителей, соединитель дочерней платы внешнего синтезатора (wavetable upgrade). Внешний соединитель игрового адаптера и MIDI-порта подключен к плате плоским шлейфом.Процессор, усилительПроцессор ESS AudioDrive ES1869FС, выпущен в 1999 г.

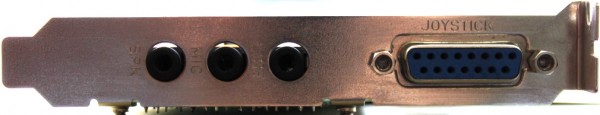

Интегральный усилитель мощности SGS-Thompson TEA2025B, выход коммутируется джамперами.Внешние соединителиВнешние соединители (без цветового кодирования): 3,5 мм стерео выход со встроенного усилителя или линейный,  3,5 мм моно микрофон, 3,5 мм стерео линейный вход, разъем для игрового манипулятора с контактами MIDI-порта (на шлейфе).
