Miss Melody MF-688SP PnP (ES688/ES968 based)

16-битная аудиосистема.ПлатаКарта расширения для шины ISA, поддерживается PnP.
Изготовлена в Сингапуре(?),  Best Union Electronics Co., Ltd,  в 1996 г.
Внутренние соединители — аудио-входы от CD-ROMов различных производителей (Sony, Mitsumi, Panasonic), 26-контактный соединитель дочерней платы внешнего синтезатора, IDE-интерфейс для подключения CD-ROM-накопителей. Cоединитель перехвата PC-Speaker’a, внутренний соединитель линейного входа.
Аудиопроцессор ESS AudioDrive ES688F, собственный кварцевый резонатор. Основные цифровые функции, по всей видимости, возложены на контроллер ESS AudioDrive ES968F (интерфейс с ISA, IDE, поддержка игрового порта и MIDI-интерфейса, а также FM-синтезатор). Имеет внешний EEPROM.
Микшер-предусилитель Samsung KA3403, усилитель мощности UTC2025.

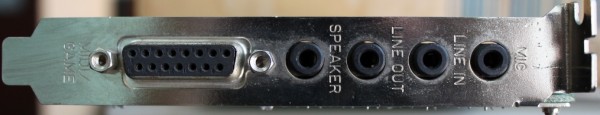

Внешние соединителиВнешние соединители (без цветового кодирования): разъем для игрового манипулятора с контактами MIDI-порта,  3,5 мм стерео линейный выход, 3,5 мм стерео выход со встроенного усилителя мощности, 3,5 мм стерео линейный вход,    3,5 мм моно микрофон.
