О чём это?
Статья содержит некоторое обобщение опыта нашей лаборатории бесполезных вещей в области соединения по MIDI различных устройств. Главным образом внимание уделено физическому уровню MIDI версии 1.0, а модель данных и программный протокол MIDI затрагивается лишь вскользь, где это необходимо. Формат статьи «цифровая кладовка» — сборище разных данных, которое может изредка дополняться, переделываться и т. д. Как цифровой огород, только ничего не растёт =)

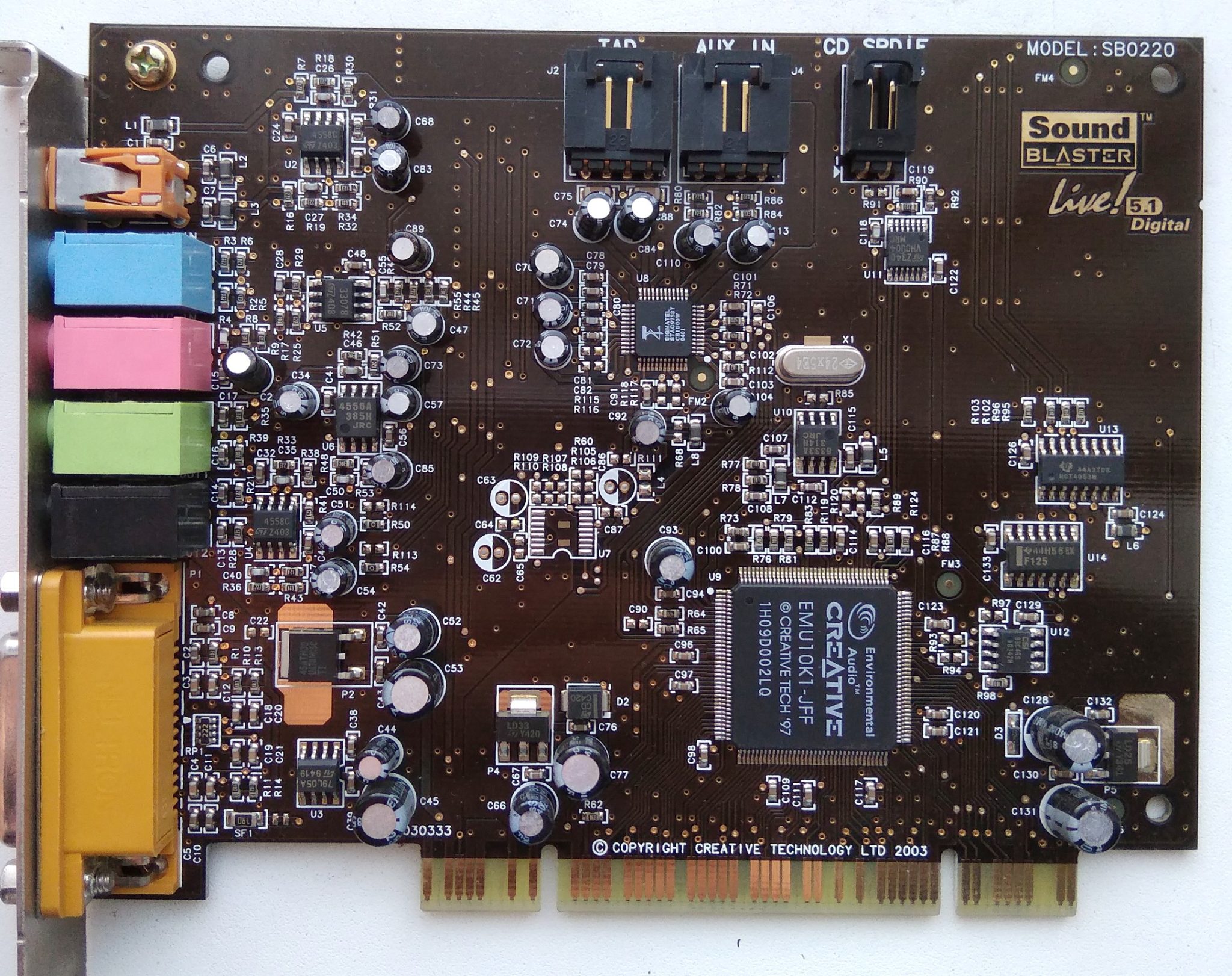

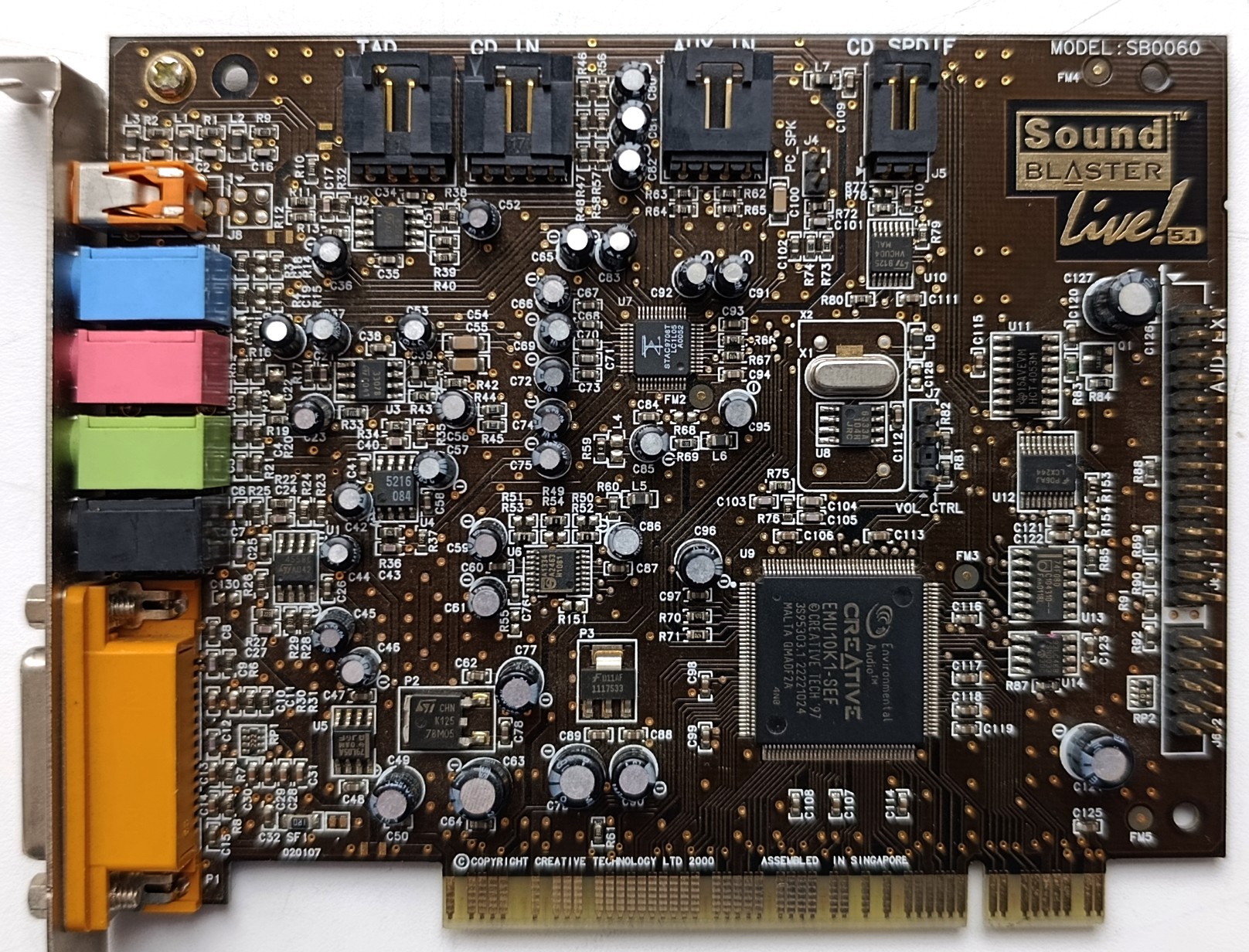

В конце 1998 г. Creative представила PCI-аудиосистему, названную SB Live! Последнее намекало одновременно на «натуральный» звук, и на то, что провожать на пенсию бренд «Sound Blaster» пока рано. В целом, расчет оправдался и архитектурных резервов процессора EMU10K1 хватило на несколько поколений карт*, выпущенных с последующие годы.
Карта расширения для шины PCI, выпущена в Сингапуре в 2001 г.

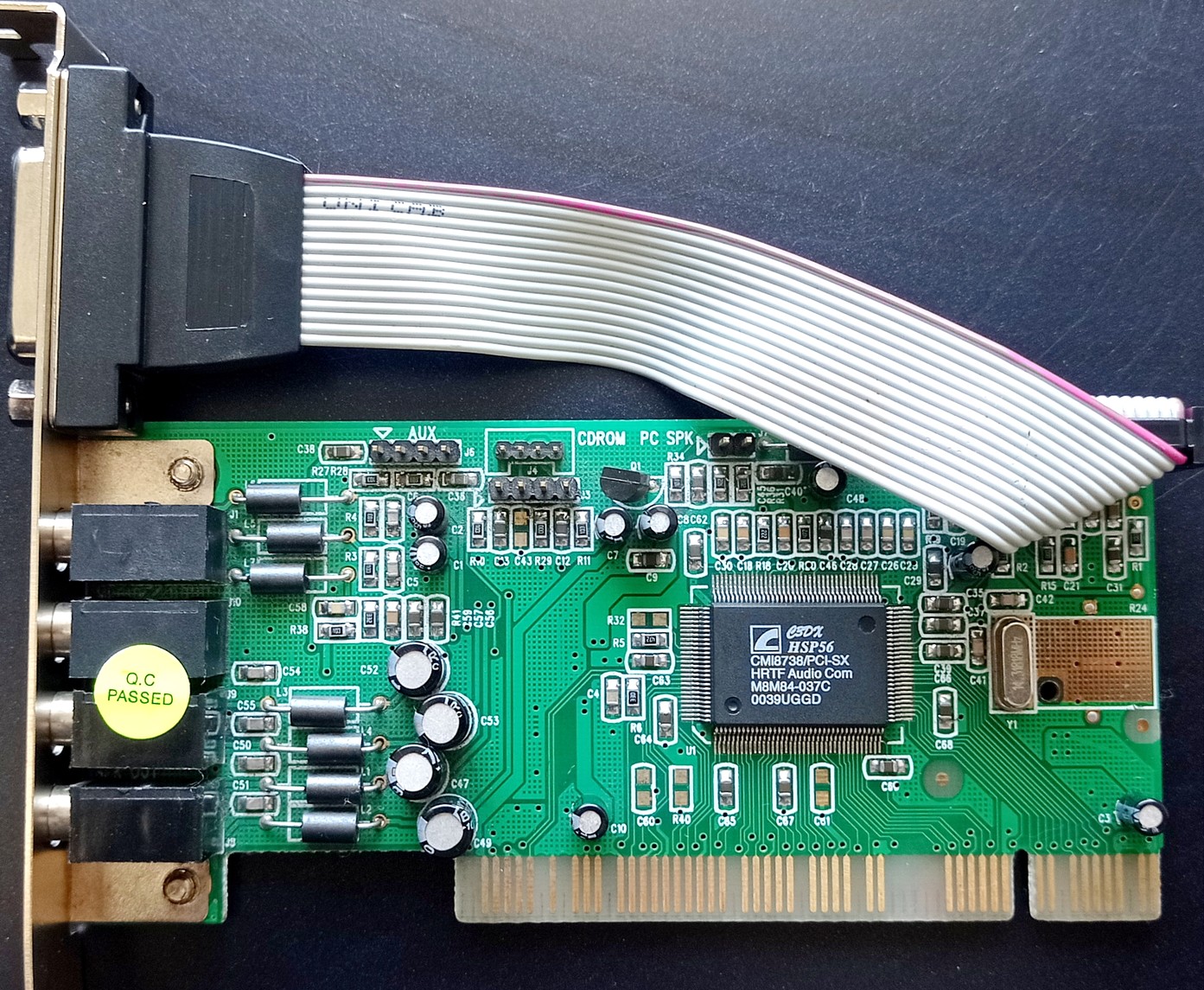

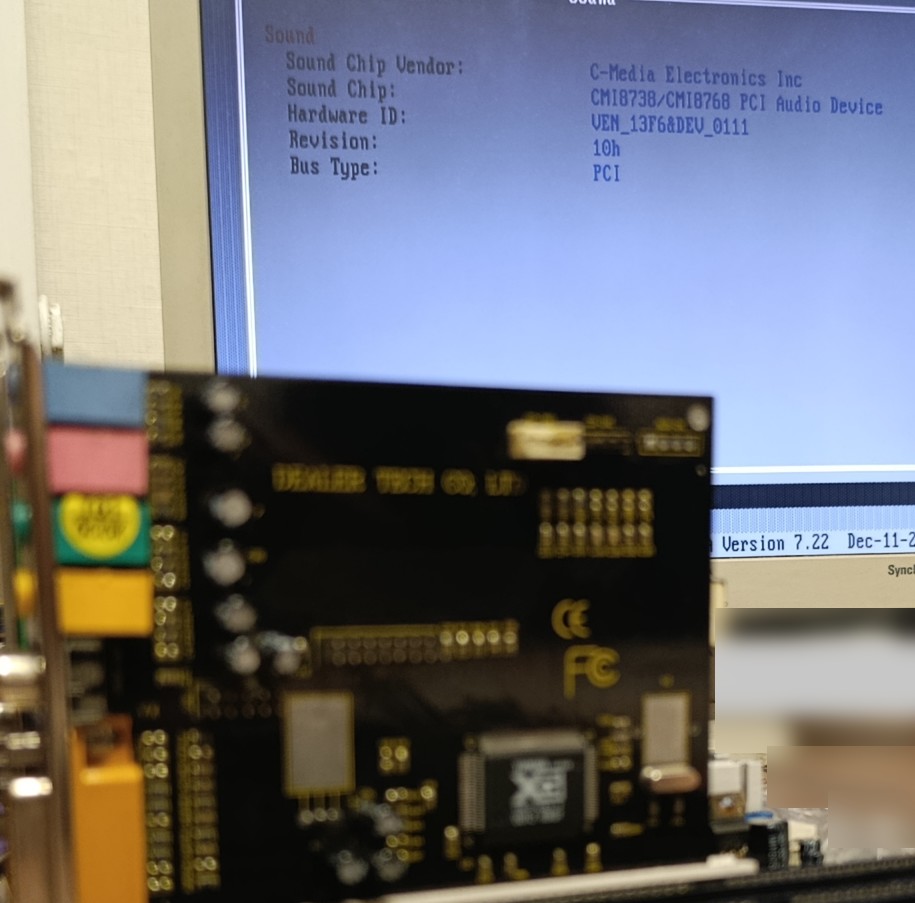

Аудиоконтроллер CMI8738, один из ряда звуковых чипов тайваньской компании C-media, представляет собой PCI-аудиосистему «всё-в-одном», появившуюся в конце 1990-х, когда наметилась тенденция установки звуковых адаптеров непосредственно на материнскую плату. В отличии от архитектур AC’97 или HD Audio, где чипы цифрового контроллера и аудиокодека разделены, монолитное решение, как правило, демонстрирует «компромиссное» качество звука, зато позволяет упростить, а значит и удешевить, аппаратуру. В итоге, карты на рассматриваемом аудиоконтроллере оставались средством быстрой замены поломавшегося встроенного звука едва ли не два десятка лет(!), чему способствовали наличие их в продаже по невысокой цене и незамысловатость драйверной части, что давало возможность работы в новых операционных системах.
Карта расширения для шины PCI Изготовлена в Китае в 2000 г.

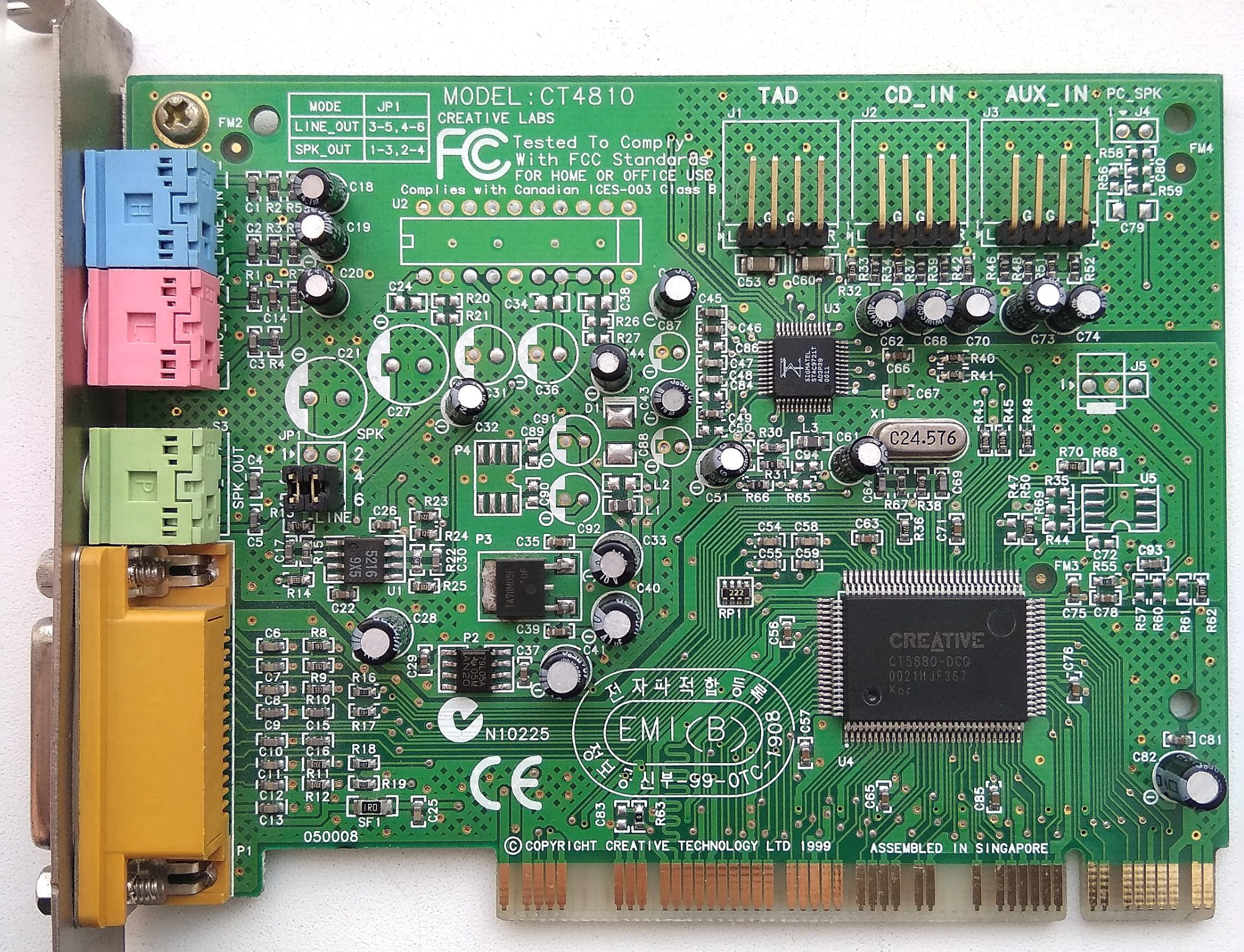

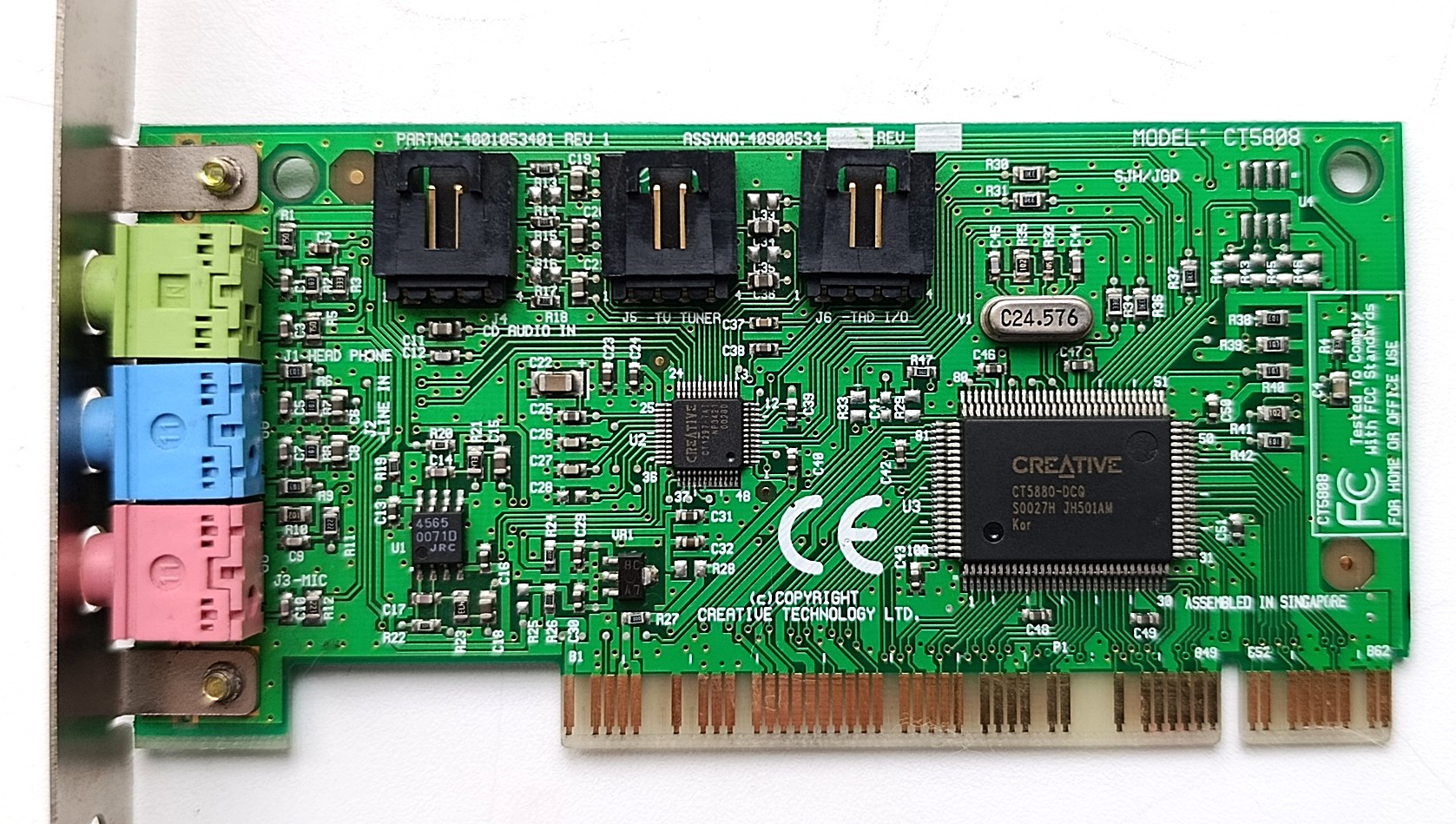

Странный двойной бренд этой карты отражает события, происходившие в 1997-98 гг. в обеих компаниях. С одной стороны, Creative — абсолютная глыба в мультимедийном звуке для ISA, AWE64 на тот момент все еще актуален и востребован. С другой — уже всем понятно, что PCI, с его Bus Masteringом и в десятки раз большей полосой пропускания, позволяет кардинально изменить архитектуру аудиосистемы и получить в качестве преимуществ более высокую частоту дискретизации и разрядности звука, поддержку аппаратного ускорения 3D-звука в играх и мультимедиа, MIDI-сэмплеры с банками почти во всю системную ОЗУ и т.п. Более того, Aureal Semiconductor и Ensoniq уже имеют PCI-аудиосистемы (первые демонстрируют, каким может быть игровой звук под Windows, вторые — как можно построить эффективный WT-синтезатор). Creative работает над собственным PCI-аудиоконтроллером (им станет EMU10K*), но какое-то PCI решение нужно немедленно, пока всех потенциальных потребителей не засосало в «воронку Даймонда» (Diamond Multimedia производил тогда Monster Sound на чипах Aureal).
В то же время, известный американский производитель цифровых музыкальных инструментов Ensoniq создает PCI-аудиоконтроллер, который обеспечивал поддержку банков звуковых карт Ensoniq SoundScape и имел неплохой проприетарный механизм поддержки приложений в чистом DOS. И вся эта красота была упакована в один чип ES1370 (+ чип кодека), что сильно удешевляло аппаратуру карты. Удешевление, в свою очередь, должно было помочь компании удержаться на плаву в конкуренции с тем же Creative.
Дальше Creative делает логичный для себя шаг — покупает Ensoniq с их AudioPCI и начинает продавать под двойным брендом**, а после ряда модификаций чипа для соответствия AC’97 (ES1371/1373), имя Ensoniq уже не упоминается.
В скором времени после этого вышел SB Live! на чипе EMU10K, взявший на себя роль флагмана, но и AudioPCI в качестве бюджетного варианта «брендовой» звуковухи выпускался и продавался несколько последующих лет.
Плата расширения для шины PCI, выпущена в 2000 г. в Сингапуре.

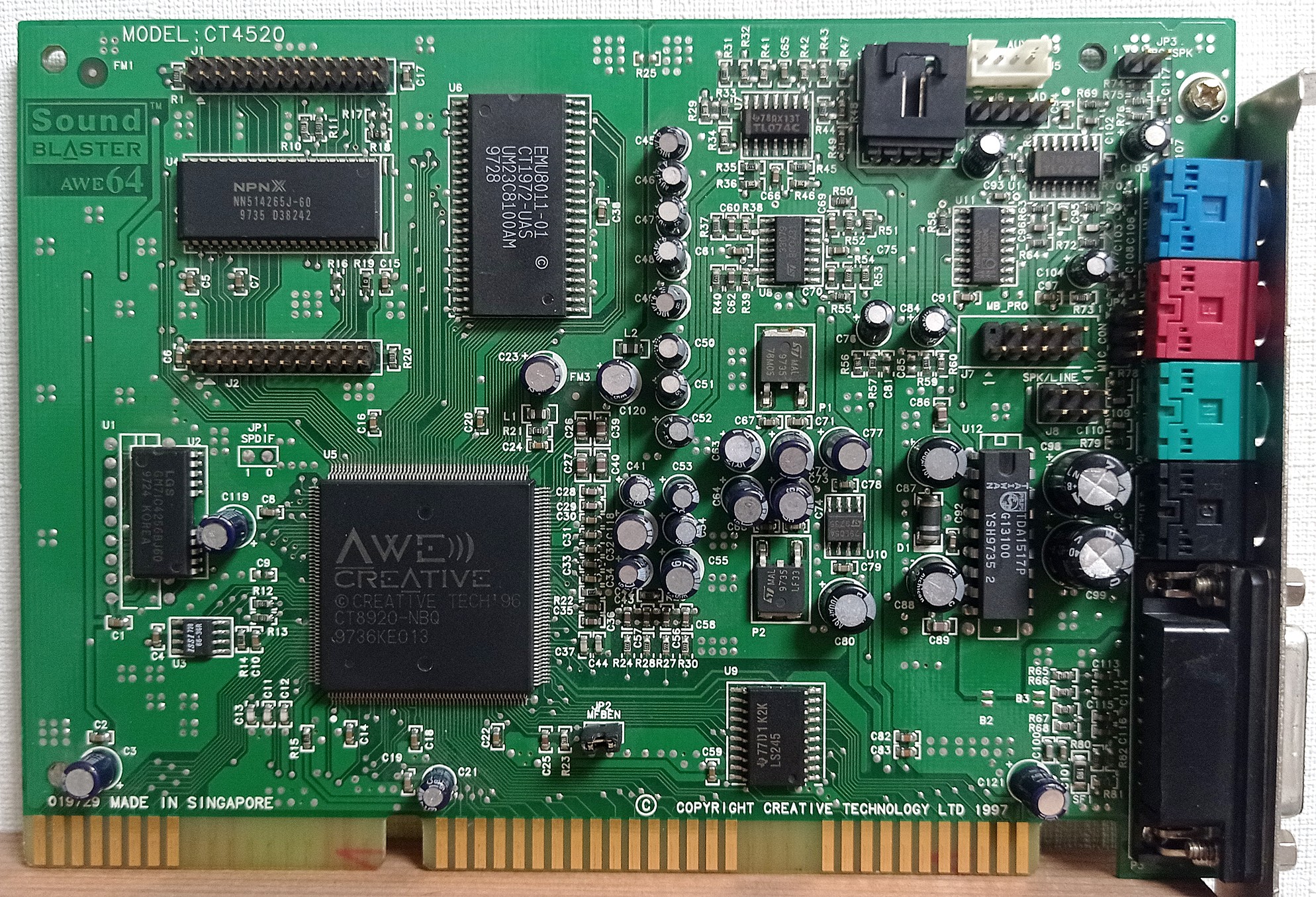

16-битная аудиосистема, объединяющая Sound Blaster 16 и WT-синтезатор EMU8000. Одна из самых распространенных версий SB AWE32, отличающаяся, главным образом, заменой стандартных слотов SIMM для расширения памяти на проприетарные модули. Число «64» в названии отражает тот факт, что количество каналов/голосов WT-синтезатора увеличилось с 32 до 64.
Правда, был нюанс — дополнительные 32 голоса обеспечивались программным синтезатором WaveSynth/WaveGuide, без какого-либо участия EMU8K. При этом становился полностью занят PCM-тракт звуковой карты, требовался процессор уровня Pentium-90, и работал WS/WG только под Windows 95 и выше. Но, нужно отметить, некоторые инструменты этого синтезатора сделаны с использованием набиравшего тогда популярность физического моделирования акустических инструментов и весьма хорошо звучали*.
Карта расширения для шины ISA (поддерживается PnP). Изготовлена в Сингапуре в 1997 г.

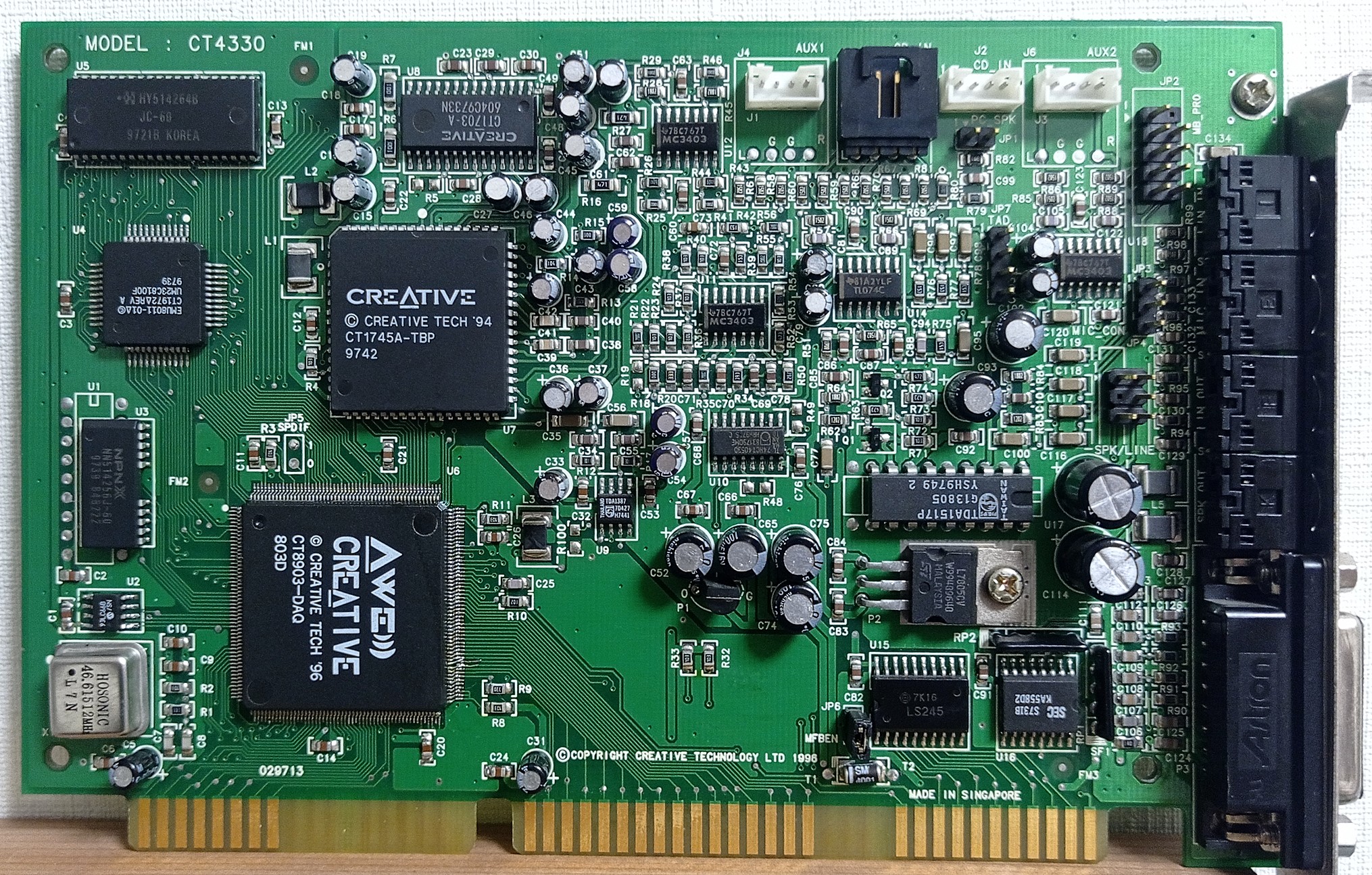

16-битная аудиосистема, объединяющая Sound Blaster 16 и WT-синтезатор EMU8000. Представляет собой удешевленный вариант SB AWE32, отличаясь от последнего тем, что WT-часть не имеет разъемов расширения бортовой ОЗУ (а некоторые варианты этой платы поставлялись и без встроенной DRAM). Чипсет данной карты очень близок как к CT3670 (маркетинговое название SB 32 PnP), так и к CT4500 (SB AWE64)*.
Карта расширения для шины ISA (поддерживается PnP**). Изготовлена в Сингапуре в 1997 г.
16-битная аудиосистема, объединяющая Sound Blaster 16 и WT-синтезатор EMU8000. Представляет собой удешевленный вариант SB AWE32, отличаясь от последнего тем, что SB16 собран на контроллере CT2502 (VIBRA), а WT-часть не имеет встроенной ОЗУ. Почему при этом из названия пропадает «AWE» (Advanced Wave Effects) — загадка от маркетингового отдела Creative Tech*. В свою очередь, «32» обозначает количество одновременно обрабатываемых WT-синтезатором семплов.
Карта расширения для шины ISA (поддерживается PnP). Изготовлена в Сингапуре в 1996 г.
