16-битная аудиосистема, объединяющая Sound Blaster 16 и WT-синтезатор EMU8000. Одна из самых распространенных версий SB AWE32, отличающаяся, главным образом, заменой стандартных слотов SIMM для расширения памяти на проприетарные модули. Число «64» в названии отражает тот факт, что количество каналов/голосов WT-синтезатора увеличилось с 32 до 64.
Правда, был нюанс — дополнительные 32 голоса обеспечивались программным синтезатором WaveSynth/WaveGuide, без какого-либо участия EMU8K. При этом становился полностью занят PCM-тракт звуковой карты, требовался процессор уровня Pentium-90, и работал WS/WG только под Windows 95 и выше. Но, нужно отметить, некоторые инструменты этого синтезатора сделаны с использованием набиравшего тогда популярность физического моделирования акустических инструментов и весьма хорошо звучали*.
Карта расширения для шины ISA (поддерживается PnP). Изготовлена в Сингапуре в 1997 г.

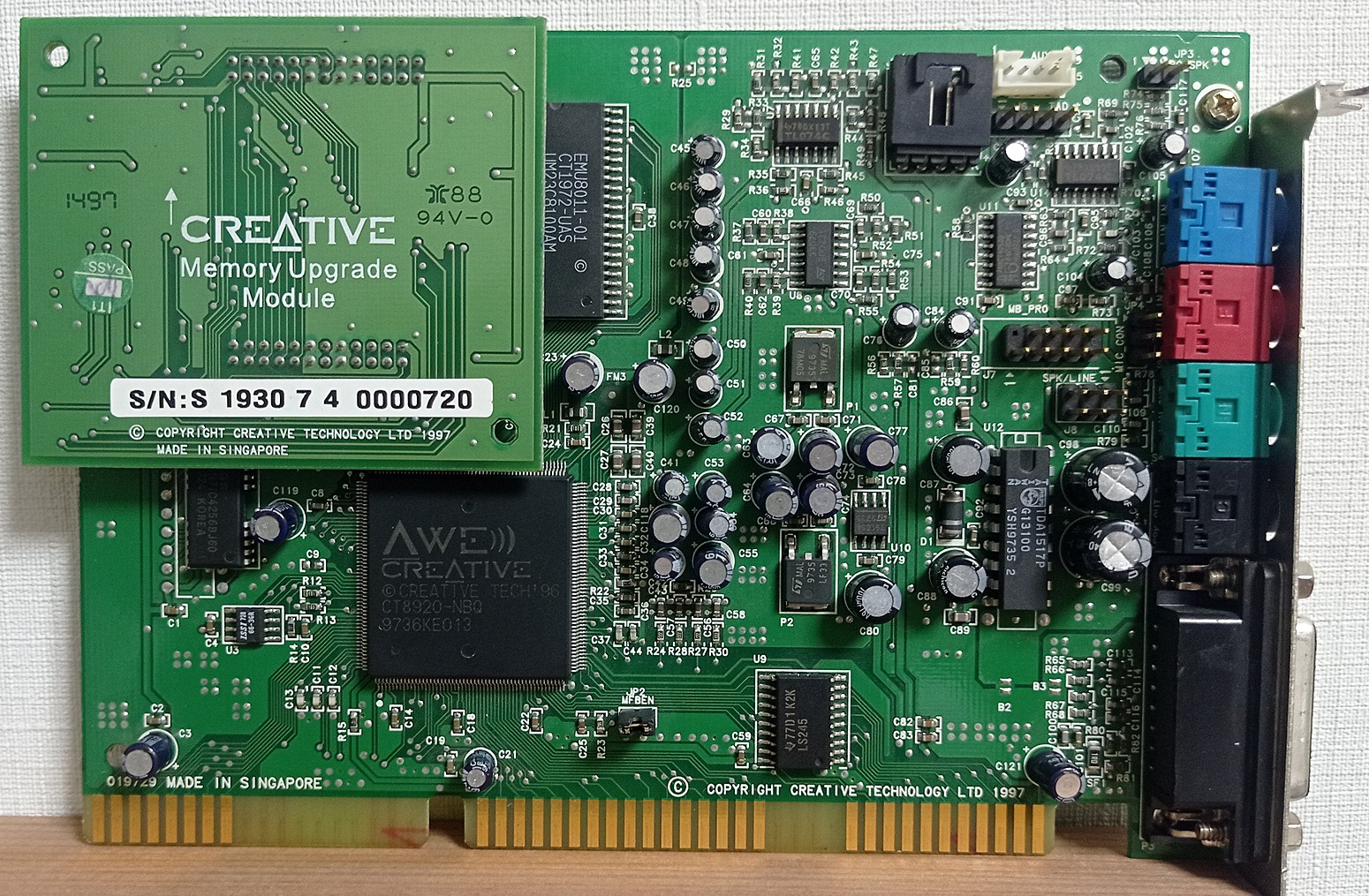

Основные компоненты: интегральный аудиоконтроллер CT8920 (объединяет интерфейс с ISA, логику MPU-401 UART, игрового порта, SB 16 (DSP ver 4.16) , блок пространственного звучания, FM-синтезатор (CQM), WT-синтезатор EMU8000, микшер, АЦП и ЦАПы, U5), выпущен в 1997, имеет логотипы «AWE» и «CREATIVE»; стандартное ПЗУ для семплов EMU8011/CT1972 (1 МБ), U6; ОЗУ секции FX DRAM 64K x 4 U1/U2; ОЗУ EMU8K NN514265 (DRAM 512K x 8) U4; конфигурационный EEPROM типа 93LC66 (4 кбит) U3.
Джамперы: JP2/MFBEN (MIDI Feedback Enable) — переключение обработки вывода в порт MPU-401 встроенным WT-синтезатором (посредством TSR-программы AWEUTIL).
Внутренние соединители: J1, J2 — соединитель проприетарного модуля расширения памяти; JP1/SPDIF (не установлен) — цифровой выход синтезатора EMU8K и FM? (0 — выход; 1 — земля); J3 — аналоговый вход от CD-ROM; JP3/PC_SPK — вход от PC Speaker; J5 / AUX1; J6/TAD — моно вход/выход; J7/MB_PRO — соединитель ввода-вывода аудио для внутреннего модема (Modem Blaster); JP4/MIC_CON — микрофонный вход; J8/SPK/LINE — усиленный/линейный выход.

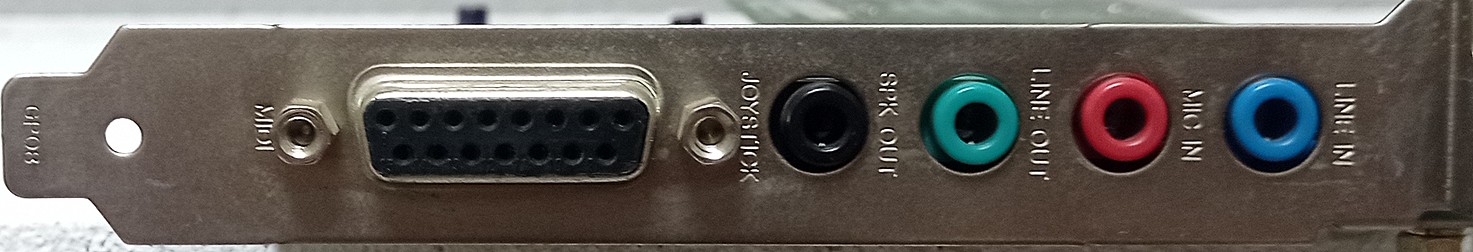

Внешние соединители (с цветовым кодированием): MIDI/Joystick; усиленный выход; линейный выход; микрофонный вход; линейный вход.
Расширение памяти WT-синтезатора производится собственными модулями Creative объемом 4, 8, 16 и 28 (32-4) MB, которые приобретались отдельно.

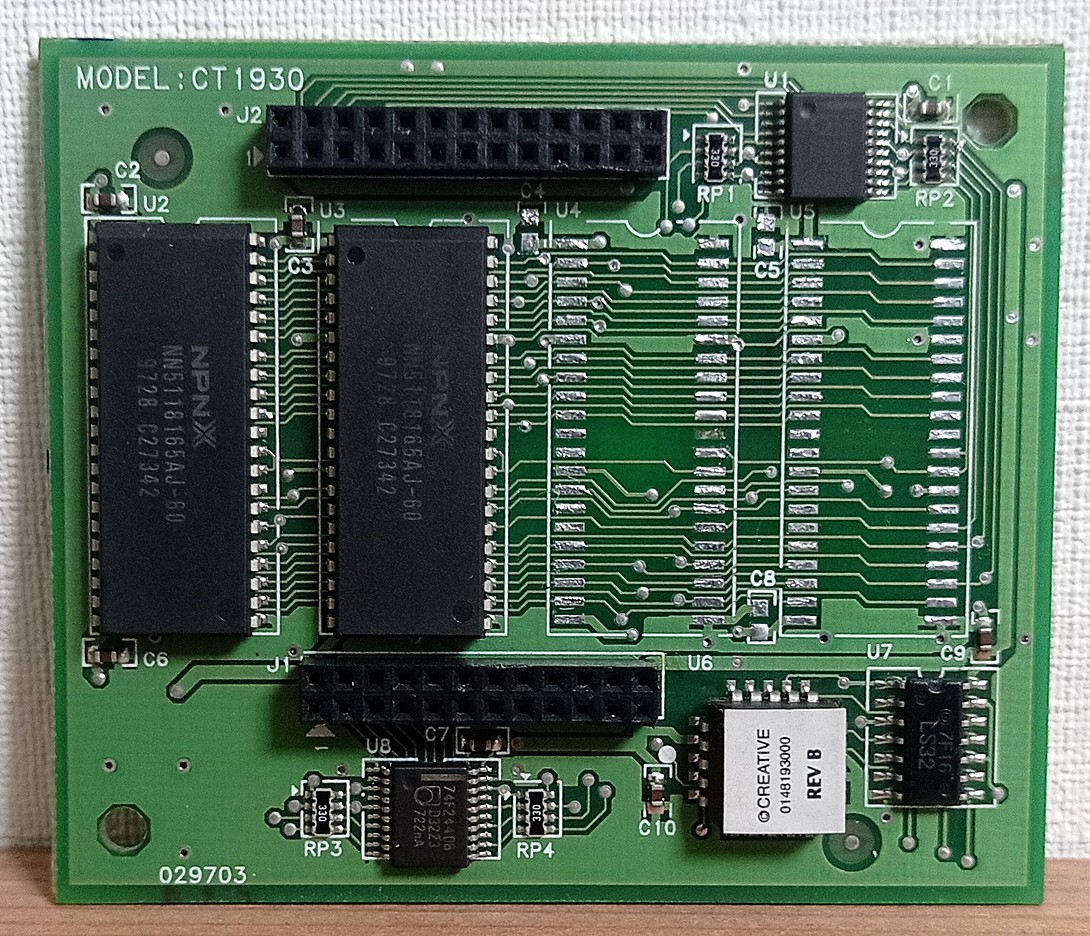

CT1930 — модуль расширения на 4 МБ (8, если установлены еще два чипа DRAM).

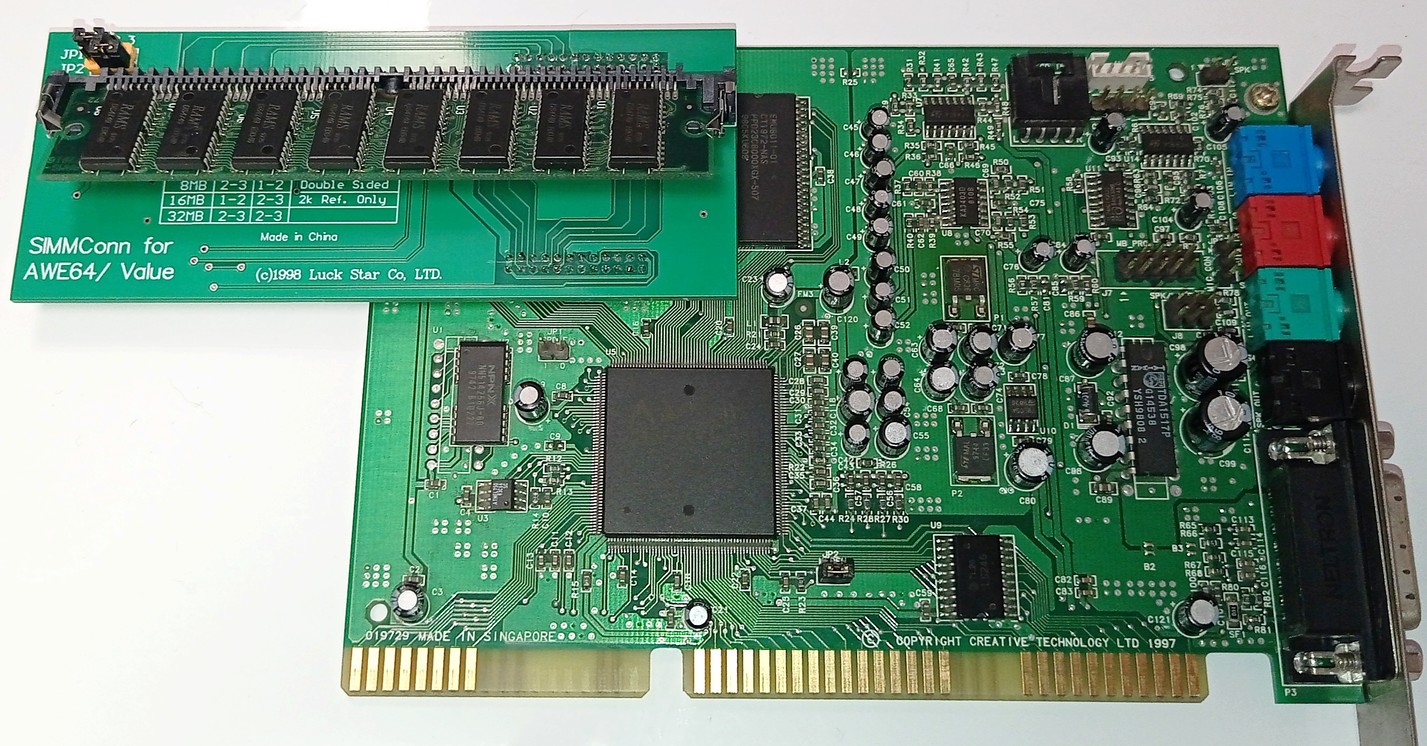

Переход с SIMM на собственные модули заметно увеличил стоимость системы для тех, кто хотел работать с расширенными банками инструментов. Последовали попытки реверс-инжиниринга логики модуля** и в 1998 г. появился SIMMCONN — неофициальный адаптер для обычных модулей SIMM72, который также позволял расширять память карты до 4 — 28 МБ, хотя 32-мегабайтный SIMM были недешевой редкостью.
* — примерно в это же время Yamaha и Стэнфордский университет анонсировали Sondius-XG. Он будет включен в драйверы для YMF724 (DS-XG, WF192XG и пр.)
** — сначала существовало две версии SIMMCONN (прошивки ее CPLD) — для Value и GOLD версий AWE64, но истечении срока патента EMU8K (около 2015 г.) Creative Labs опубликовали полное описание модулей расширения, включая логические выражения для CPLD, что позволило сделать универсальную прошивку. Впрочем, последовательность событий следует уточнить…
