16-битная аудиосистема, объединяющая Sound Blaster 16 и WT-синтезатор EMU8000. Представляет собой удешевленный вариант SB AWE32, отличаясь от последнего тем, что SB16 собран на контроллере CT2502 (VIBRA), а WT-часть не имеет встроенной ОЗУ. Почему при этом из названия пропадает «AWE» (Advanced Wave Effects) — загадка от маркетингового отдела Creative Tech*. В свою очередь «32» обозначает количество одновременно обрабатываемых WT-синтезатором семплов.
Карта расширения для шины ISA (поддерживается PnP). Изготовлена в Сингапуре в 1996 г.
Основные цифровые компоненты: интегральный аудиоконтроллер стандарта SB16 CT2502 (aka VIBRA — интерфейс с ISA, PnP, логика MPU-401 UART, игрового порта, SB, микшер, ЦАПы и АЦПы в одном корпусе, U20), выпущен в 1996 г. на Мальте (очевидно, на заводе STMicroelectronics); чип FM-синтеза CT1978-TAP (фирменный алгоритм CQM — Creative Quadrature Modulation) и его ЦАП, U16 и U15 (в качестве альтернативы на плате предусмотрены места для Yamaha OPL3-L YMF289 и ЦАПа YAC516, U18, U17); WT-синтезатор EMU8000 (CT1971, 32 канала, 2 LFO, LPF, FX, до 32 МБ памяти семплов (общее адресное пространство ПЗУ и ОЗУ), U11**; стерео-ЦАП для EMU8K U14; стандартное ПЗУ для семплов EMU8011/CT1972 (1 МБ), U10; ОЗУ секции FX UD61464 (DRAM 64K x 4) U7/U9; пустое посадочное место под чип ОЗУ (DRAM 512K x 8) U6; два сокета для ОЗУ формата SIMM 30-pin (максимальный полезный объем — 28 МБ при 2 х 16 МБ).
Джамперы: JP1/IOCHRDY (не установлен) — перемычка прохождения соответствующего сигнала от IDE-устройства; JP2/DRAM_EN (не установлен) — переключение встроенной/внешней ОЗУ; JP4/MFBEN (?MIDI Feedback Enable) — переключение обработки вывода в порт MPU-401 встроенным WT-синтезатором (посредством TSR-программы AWEUTIL).
Внутренние соединители: J1/IDE CD-ROM; JP3/SPDIF — цифровой выход синтезатора EMU8K (0 — выход; 1 — земля); J3, J4 — аналоговые входы от CD-ROM; JP5/PC_SPK — вход от PC Speaker; J2, J3 / AUX1, AUX2 (не установлены); JP7/MB_PRO — соединитель ввода-вывода аудио для внутреннего модема (Modem Blaster).

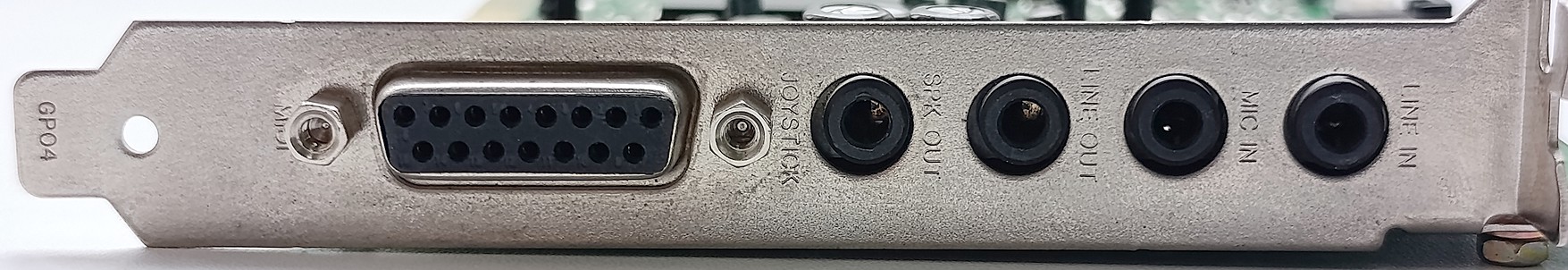

Внешние соединители (без цветового кодирования): MIDI/Joystick; усиленный выход; линейный выход; микрофонный вход; линейный вход.
*все карты Creative, помимо торгового названия, которое часто неинформативно, имеют код модели (CT**** или SB****) и при выяснении характеристик следует опираться на код. При этом, некоторые коды, написанные на плате являются «родовыми» и объединяют несколько торговых названий, основываясь на установленных или не установленных на плату компонентов типа разъемов для CD-ROM, бортового ОЗУ и т. п. Для тех, кто заблудился в названиях, Creative готов объяснить…
** — в 1993 г. производитель цифровых синтезаторов E-mu Systems был куплен Creative Tech.
