16-битная аудиосистема с чипом FM-синтезатора DXP44Q и поддержкой CD-ROM стандартов IDE и Panasonic.
Карта расширения для шины ISA
Изготовлена в Сингапуре в 1996 г.
Плата унифицирована для аудиоконтроллеров ES688/ES1688, элементы обвязки ES1688 не распаяны. Ресурсы конфигурируются вручную с помощью джамперов, справочные таблицы нанесены на плату. Внутренние соединители — аудио-входы от CD-ROMов различных производителей P6, P7 (Sony, Mitsumi), 26-контактный соединитель дочерней платы внешнего синтезатора P5, 2 интерфейса для подключения CD-ROM-накопителей P1, P3 (IDE, Panasonic). Отдельная микросхема таймеров для игрового порта (Samsung KA558).
Аудиоконтроллер ESS AudioDrive ES688F. Частота подключенного кварцевого резонатора 14,318 МГц. Наклейка «Magique Melodie».
Установлен FM-синтезатор в квадратном корпусе DXP44Q (U1), функционально аналогичный традиционной связке YMF262/YAC512 (под которые тоже оставлена разводка мест U5/U8). Звучание DXP44Q в нюансах повторяет звучание OPL3, что позволяет заподозрить в нем неофициальный клон. И тут, вероятно, кроется какая-то интересная история, кто выпускал эти чипы и где брал фотошаблоны, т.к. у самой Ямахи таких (OPL3+ЦАП в одном корпусе) не было. Впрочем, чип выпущен в 1996 г., а патент Ямахи на FM-синтез истек в 1995, что, по-видимому, развязало руки всем, кто хотел поддерживать совместимость с ПО для Adlib/OPL3 (тогда же появляются CQM, CrystalFM, а ESFM, вероятно, даже чуть раньше). Тут и тут еще примеры «замаскированных» клонов YMF262/YAC15.

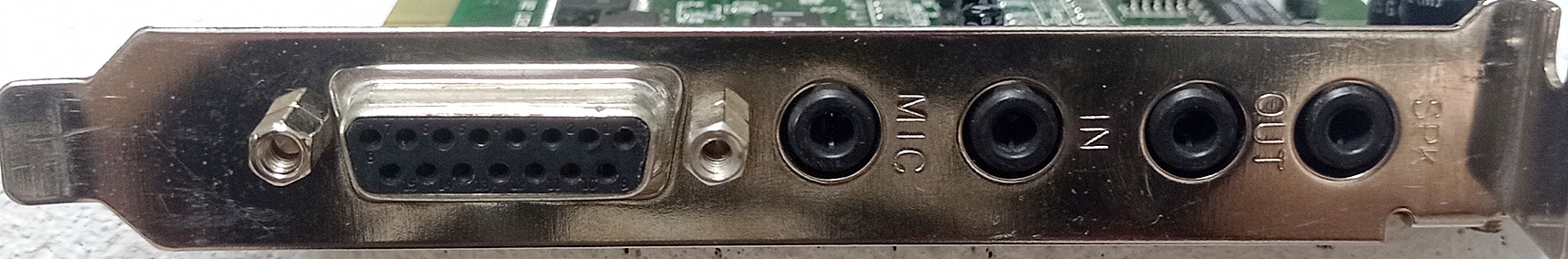

Внешние соединители (без цветового кодирования): разъем для игрового манипулятора с контактами MIDI-порта, 3,5 мм моно микрофон, 3,5 мм стерео линейный вход, 3,5 мм стерео линейный выход, 3,5 мм стерео выход со встроенного усилителя мощности.
