Загадочная в силу своей редкости звуковая карта, выпущенная в 1992 г. в Сингапуре компанией Wearnes Multimedia Labs. Печатная плата, вероятно, изготовлена в Гонгконге (судя по гравировке на медном слое обратной стороны платы). Наклейка с FCC ID JUGMML9010 отсылает к Multi-Media Audio Card (Wearnes Peripherals Intl (PTE) Ltd). На удивление, Интернет, который всё помнит, про эту плату больше ничего не знает. Описания джамперов и разъемов нет, драйверов и ПО — тоже. Указанный производитель выпускал как минимум еще одну модель звуковой карты (совершенно другую по железу), занимался выпуском CD-ROMов, системников и периферии, но к настоящему времени совсем ушел с рынка ПК, как будто бы не оставив практически никаких доступных архивов ПО и документации.

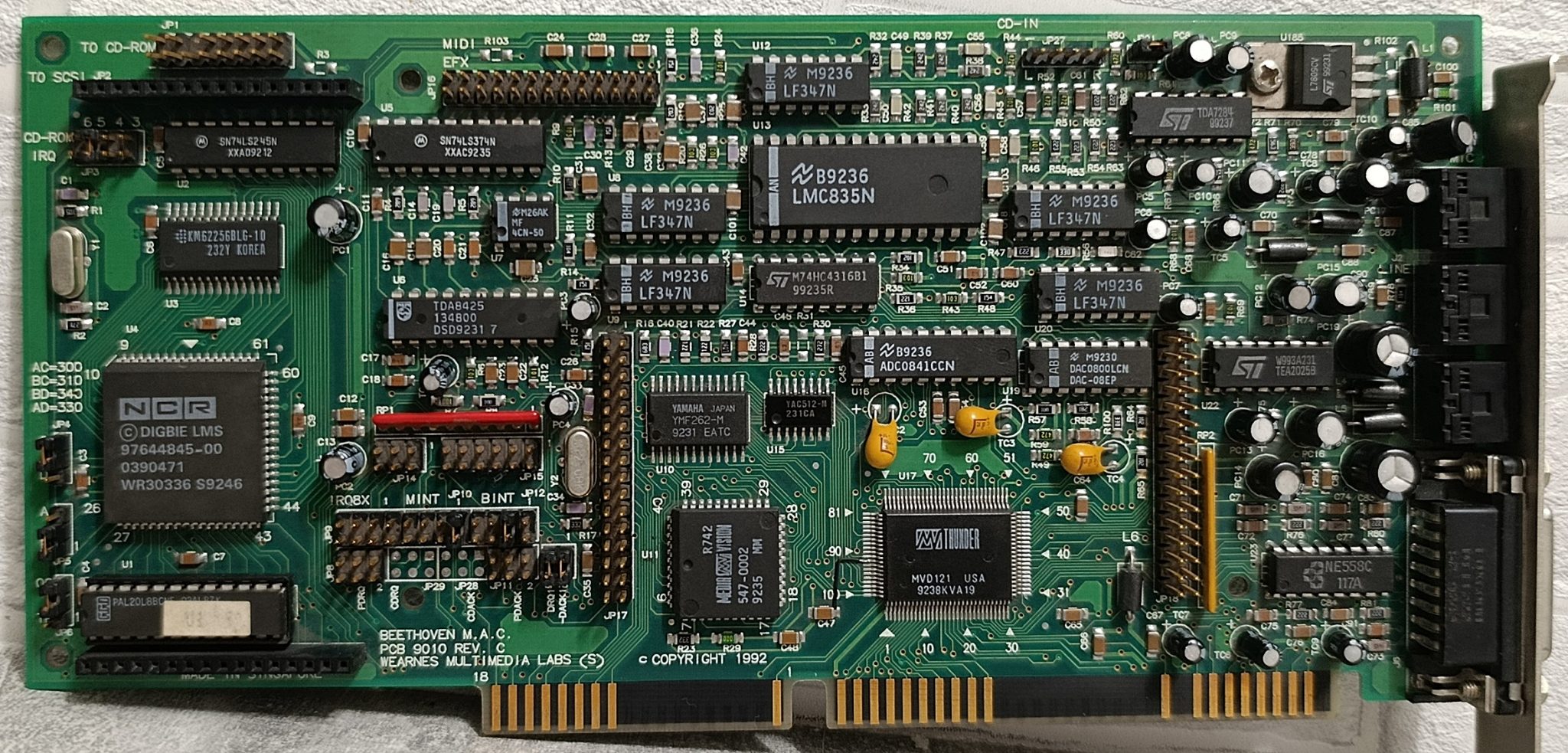

Что ж, тем любопытнее будет. Посмотрим внимательно на плату.
Cтарые знакомые — YMF262 и YAC512 (U10, U15) — FM-синтезатор Yamaha OPL3 и соответствующий ЦАП. Также узнаваемы чипы Media Vision MVD121 и MVD201/547-0002/ESP (U17, U11), которые похожи на те, что используются на Media Vision Thunder Board. Вместе с чипами АЦП и ЦАП (U16, U19) все эти компоненты намекают на совместимость данной платы с SB 1.5 — старым, но распространенным стандартом, под который есть тонны программного обеспечения. Но есть нюансы.
Во-первых, в Интернете не удалось найти оригинальный комплект ПО для этой карты. Лучик надежды, как казалось, блеснул внутри 20ГБ архива сайта soundcard-drivers.com, где нашлась категория «Wearnes», а в ней даже две ссылки «Beethoven driver — Beethoven.zip» и «Beethoven 9010 driver — wearn301.zip». Но радоваться было рано, вместо архивов под этими именами файлов находились скупые 640 байт текста:
Your have exceeded the number of requests allowed for the pages you were accessing. The number of pages/downloads you accessed, and the rate at which you were accessing them, far exceeds anything any normal user ever does. In order to ensure that all our members have adequate bandwidth, and to protect against content theft, we must temporarily deny you access to the site. Some areas of the site you may continue to access, other areas such as downloads you will not be able to access.
If you believe this message to be in error, please let us know [http://members.driverguide.com/index.php?action=feedback]. (100.20.90.27)Иначе говоря, содержимое файлов даже и не попадало на soundcard-drivers.com, т. к. при стягивании их с driverguide.com, последний обрубил скачку за агрессивное поведение скачивающего. Таких файлов, к слову, в рассматриваемом архиве немало, и даже если какие-то из них потом докачивались отдельно, на нужные нам драйверы эта удача не распространилась. Впрочем, для одного из архивов рядом был список содержимого (см. приложение), из которого можно узнать, что драйверы для звука и интерфейса CD-ROM были под DOS и Win3.1, а также было приложено популярное музыкальное ПО.
Во-вторых, не удалось найти никаких описаний штыревых разъемов и джамперов, а их обозначения не всегда информативны. Отчасти недостающую информацию можно получить из анализа соединений на печатной плате, отчасти из «полевых» экспериментов с установкой звуковой карты в рабочую систему, но далеко не исчерпывающую.
Казалось бы, раз там у нас что-то SB-совместимое+OPL3, зачем вообще драйверы, ведь множество игр и музыкальных программ умеют работать с этим оборудованием напрямую? Но тут может играть роль относительно сложная схема этой карты, включающая в себя коммутатор аналоговых сигналов на 74hc4316 (U14), темброблок с цифровым управлением TDA8425 (U6) и многополосный эквалайзер с цифровым управлением LMC835 (U13). Есть подозрения, что без правильной программной инициализации, эти компоненты не позволяют услышать вывод с карты. Впрочем, пока нельзя исключить и поломки отдельных компонентов, также препятствующие выводу.
Установка карты в систему (Zida 4DPS v.1.0, SiS 85C496/497, i486DX2-66) и запуск программы tbtest от карты Thunder Board показывает, что карта жива, показывает версию ESP (Media Vision так называет свой аналог Creative DSP) равную 01.34, и то, что карта использует IRQ3 и DMA1 (IRQ можно переключать джампером, DMA1 жестко задан, проверяется лишь отсутствие конфликтов). Карта с данными параметрами и портом 220h успешно настраивается в играх, но никакого звука на выходе нет. Выборочное «протыкивание» осциллографом каскадов DSP и OPL3 показывает, что сами эти компоненты что-то похожее на звук, вполне коррелирующий с происходящим на экране, выдают, а теряется он где-то в дебрях вышеописанных выходных обработчиков (опять же, непонятно, то ли что-то сломалось, то ли нужна правильная программная настройка, т. к. на Thunder Board ничего этого нет и его драйверы ничего не знают про настройку этого «Бетховена 9010»). Вероятно, придется закапываться вглубь схемотехники…
Левый край платы занят интерфейсом CD-ROMа, который тоже, сообразно своему времени, весьма экзотичен на современный взгляд. Это LMSI — фирменный интерфейс Philips (например, для модели CD-ROM Philips CM-205), представленный контроллером DIGBIE LMS (U4). Подключение — 16 контактным шлейфом (разъем JP1). Кроме того, двойной соединитель JP2, подписанный «TO SCSI» позволяет предположить подключение SCSI CD-ROM через отдельную дочернюю плату. JP3 тоже понятно подписан «CD-ROM IRQ», как и блок выбора адреса контроллера JP4, JP5, JP6. К сожалению, аудиочасть карты в этом плане не настолько самоописательна.
Внутренние соединители и джамперы (эта часть, кроме очевидных мест (*), частично получена из анализа соединений (A) и предположений (P) и подлежит уточнению и дополнению(???):
JP16* — MIDI EFX — соединитель дочерней платы WT-синтезатора; JP27* — CD-IN — аудиовход от CD-ROM; JP21(???) — ?вкл предусилителя/поляризации микрофона; JP14(???) — роутинг звука WT-синтезатора?; JP15(???); JP12(A) — BINT — выбор IRQ для цифрового звука (4 позиции справа налево: IRQ2, 3, 5, 7) — переключение распознается tbtest; JP10(A) — MINT — выбор IRQ MIDI-интерфейса (схема идентична JP12); JP9(P) — IRQ8X — выбор IRQ ??? (4 позиции справа налево: 2, 5, 7, 3); JP8(P)/JP11(P) — выбор DMA для LMSI; JP(справа от JP11) — коммутация сигналов DRQ1 и ~DACK1; JP17 и JP18(P) — вероятно, позволяют подключить дочернюю плату, расширяющую возможности записи и воспроизведения, в частности 16-битного звука.

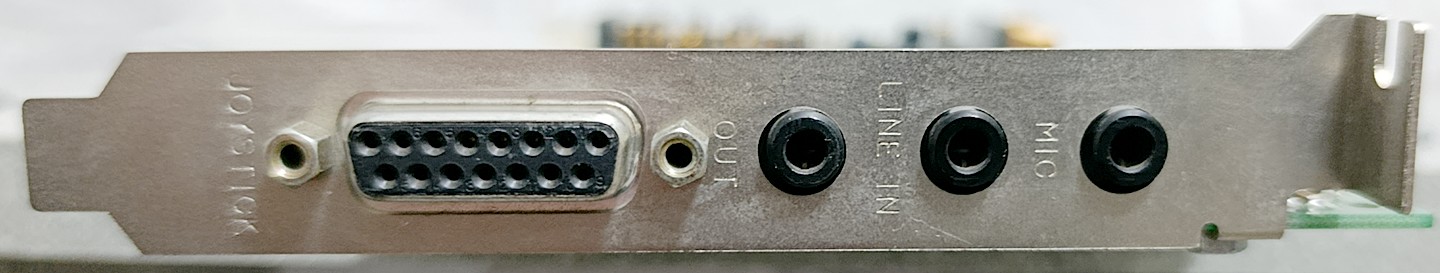

Внешние соединители на этом фоне вполне тривиальны:
В общем, весьма интересная плата времен до широкого распространения стандартизованных интегрированных аудиосистем. Любопытно, конечно, было бы посмотреть (послушать) на ее возможности по управлению тембром, но для этого (даже если все ее части работоспособны), необходимо найти «родное» ПО и описание настроек. Если уважаемый читатель вдруг знает, где это найти — просьба написать на sigma72@ya.ru или через форму комментариев к данной записи.
ПРИЛОЖЕНИЕ. Описание комплекта ПО.
Company: Wearnes
Model: Beethoven 9010
Operating System: Windows 3.1File: wearn301.zipComments: Wearnes Beethoven 9010 Driver.
Includes CD-ROM Drive Philips CM-205 drivers.
Includes DOS drivers.
Includes Voyetra Beetthoven system.
Includes Band in the Box system.
Includes MCS Music Rack.File Contents:
Length Date Time Name
-------- ---- ---- ----
25295 01-12-93 18:04 Wearnes/Disk2/DD250XT.SYS
14225 02-24-93 17:04 Wearnes/Disk2/CD-INST.EXE
25488 01-13-93 14:10 Wearnes/Disk2/DD250.SYS
0 02-16-00 22:36 Wearnes/Disk2/BMIXER/
34778 03-12-92 00:51 Wearnes/Disk2/BMIXER/DOSMIX.EXE
52 10-13-92 10:17 Wearnes/Disk2/BMIXER/MXSDAT
51712 03-11-93 17:19 Wearnes/Disk2/BMIXER/WINMIX.EXE
8727 04-14-93 13:07 Wearnes/Disk2/BMIXER/SETMXS.EXE
9123 02-24-93 11:30 Wearnes/Disk2/BMIXER/BEETEST.EXE
378 02-24-93 14:59 Wearnes/Disk2/BMIXER/DIAGNOSE.BAT
7005 02-19-93 15:35 Wearnes/Disk2/BMIXER/BEEDIG.EXE
47 12-10-92 15:07 Wearnes/Disk2/DISK.ID
19 01-15-93 10:39 Wearnes/Disk2/DISKID.DAT
111881 12-10-92 15:12 Wearnes/Disk2/DOSDAT.RED
9259 12-10-92 15:12 Wearnes/Disk2/DOSMIX.RED
34394 12-10-92 15:08 Wearnes/Disk2/DRV.RED
2892 02-16-93 15:07 Wearnes/Disk2/INSTALL.DAT
95221 12-04-92 14:29 Wearnes/Disk2/INSTALLV.EXE
72027 12-10-92 15:09 Wearnes/Disk2/MIDI.RED
13733 02-24-93 15:04 Wearnes/Disk2/MIX-INST.EXE
25431 02-04-92 02:21 Wearnes/Disk2/MSCDEX.EXE
22243 12-10-92 15:09 Wearnes/Disk2/PLAYERS.RED
8591 01-19-93 13:24 Wearnes/Disk2/READ.ME
90840 12-14-92 02:01 Wearnes/Disk2/SETUP.EXE
129139 12-10-92 15:08 Wearnes/Disk2/SNDSCRPT.RED
165397 12-10-92 15:10 Wearnes/Disk2/SPJR.RED
6885 01-19-93 13:34 Wearnes/Disk2/USRGUIDE.TXT
172879 12-10-92 15:11 Wearnes/Disk2/VWIN.RED
244606 12-10-92 15:14 Wearnes/Disk2/WAV.RED
19 01-15-93 10:39 Wearnes/Disk1/DISKID.DAT
1182686 02-08-93 10:02 Wearnes/Disk1/BANDZIP.ZIP
54730 05-18-90 06:40 Wearnes/Disk1/INSTALL.EXE
23528 03-15-90 01:10 Wearnes/Disk1/PKUNZIP.EXE
3884 03-12-93 13:39 Wearnes/Disk1/README.TXT
95008 09-15-92 10:35 Wearnes/Disk3/INST.DLL
44524 09-15-92 16:21 Wearnes/Disk3/COMMDLG.DL$
19 01-15-93 10:40 Wearnes/Disk3/DISKID.DAT
10615 09-15-92 16:22 Wearnes/Disk3/AMMIXER.DR$
102948 03-10-92 03:45 Wearnes/Disk3/INSTALL.EX$
22368 09-11-92 15:44 Wearnes/Disk3/INSTALL.INS
2721 09-15-92 16:23 Wearnes/Disk3/MCS.HL$
16496 09-15-92 16:21 Wearnes/Disk3/MCSAMP.DL$
13072 09-15-92 16:21 Wearnes/Disk3/MCSCD.DL$
28838 09-15-92 16:21 Wearnes/Disk3/MCSCTRLS.DL$
71357 09-15-92 16:21 Wearnes/Disk3/MCSDATA.DL$
579 09-15-92 16:23 Wearnes/Disk3/MCSDFALT.IN$
89685 09-15-92 16:21 Wearnes/Disk3/MCSDLGS.DL$
30840 09-15-92 16:22 Wearnes/Disk3/MCSDR.DL$
353 09-15-92 16:23 Wearnes/Disk3/MCSINIT.IN$
3920 09-15-92 16:22 Wearnes/Disk3/MCSKEY.HL$
3916 09-15-92 16:22 Wearnes/Disk3/MCSMIDI.DL$
15059 09-15-92 16:22 Wearnes/Disk3/MCSMIXER.DL$
24849 09-15-92 16:22 Wearnes/Disk3/MCSMM.DL$
1957 09-15-92 16:22 Wearnes/Disk3/MCSNOTFY.DL$
2406 09-15-92 16:22 Wearnes/Disk3/MCSRACK.FO$
34626 09-15-92 16:22 Wearnes/Disk3/MCSRACK.HL$
366131 09-15-92 16:24 Wearnes/Disk3/MCSTUTOR.MV$
2094 09-15-92 16:22 Wearnes/Disk3/MIXERON.EX$
3081 09-15-92 16:22 Wearnes/Disk3/MMMIXER.DL$
9030 09-15-92 16:22 Wearnes/Disk3/MVMETER.DR$
42625 09-15-92 16:22 Wearnes/Disk3/OEMWAVE.EX$
62828 09-15-92 16:22 Wearnes/Disk3/RACKMNT.EX$
62 09-08-92 11:09 Wearnes/Disk3/README.TXT
3830 09-15-92 16:22 Wearnes/Disk3/SBPMETER.DR$
11571 09-15-92 16:22 Wearnes/Disk3/SBPMIXER.DR$
49664 03-10-92 03:38 Wearnes/Disk3/SETUP.EXE
11478 09-15-92 16:22 Wearnes/Disk3/SSMIXER.DR$
143639 08-26-92 17:27 Wearnes/Disk3/VIEWER.EX$
13915 02-22-93 14:09 Wearnes/Disk3/WININST.EXE
-------- -------
3983218 69 files
