SC1868 (ES1868F)

16-битная интегрированная аудиосистема, включает в себя звуковой канал, 72-операторный ESFM-синтезатор, логику поддержки IDE CD-ROM и игрового порта.

Карта расширения для шины ISA (поддерживается PnP)
Изготовлена в 1997 г.

Плата

Внутренние соединители — аудио-входы от  CD-ROMов различых производителей (Sony, Mitsumi, Panasonic), соединитель дочерней платы внешнего синтезатора (wavetable upgrade), IDE-разъем для подключения CD-ROM накопителя (Secondary IDE). Не распаян соединитель аппаратного управления громкостью и внешний EEPROM.

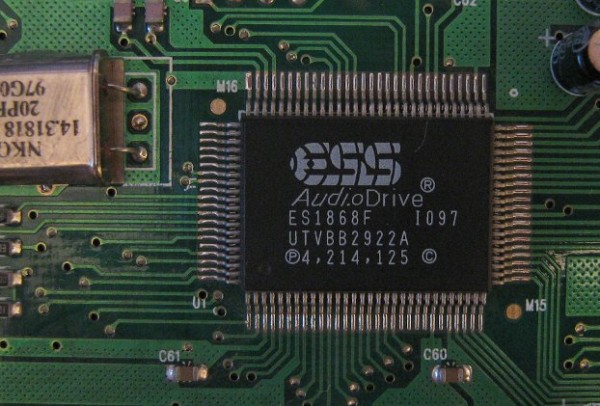

Процессор ESS AudioDrive ES1868F, выпущен в 1997 г. Частота подключенного кварцевого резонатора 14,31818 МГц.

Процессор

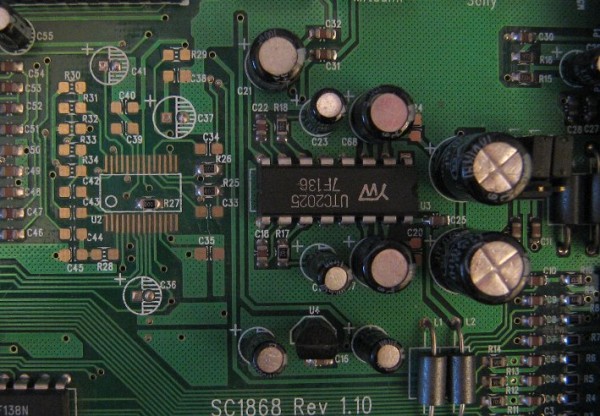

Интегральный усилитель мощности YW UTC2025, выход коммутируется джамперами.

Усилитель

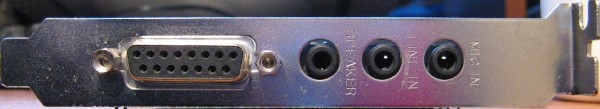

Внешние соединители (без цветового кодирования): разъем для игрового манипулятора с контактами MIDI-порта, 3,5 мм стерео выход со встроенного усилителя или линейный, 3,5 мм стерео линейный вход, 3,5 мм моно микрофон.

Внешние соединители

Ссылки
— демонстрация возможностей ESFM: https://www.pouet.net/prod.php?which=96920 ; https://preservetube.com/watch?v=-lXZBeNIlg4
