Интегрированная PCI-аудиосистема YMF754 отличается от YMF724 поддержкой 4-канального вывода, а от YMF744 — пониженным энергопотреблением. Объединяет в себе стандартную звуковую архитектуру AC’97 и программно-аппаратный синтезатор стандарта XG Level 1 (по некоторым характеристикам даже превосходящий первый уровень). В комплекте, как правило, поставлялся также программный синтезатор физического моделирования Sondius-XG.
Карта расширения для шины PCI
Изготовлена в Китае в 2000 г. (на фото кодек U4 заменен при ремонте на более поздний).
Процессор YAMAHA YMF754-R, выпущен в 2000 г. Частота подключенного кварцевого резонатора 24,576 МГц. 4-канальный AC’97 кодек Sigmatel STAC9708T.
Внутренние соединители — аудио-входы от CD-ROMов различных производителей J11, J10, TAD (моно вход и выход, J13), Video In J14 и AUX In J12. Соединитель J16 PC/PCI (аналог SB-Link) для аппаратной поддержки вывода звука и FM-синтеза из DOS. Соединитель J20 — вход и выход SPDIF уровня LVTTL без гальванической развязки. Соединитель CN3 предназначался для дочерней платы многоканального звука 5.1 и дополнительных SPDIF интерфейсов.
Не установлен интегральный усилитель мощности TEA2025, конфигурационный EEPROM 93C46 и трансформатор развязки цифрового выхода. Не распаяны соединитель входа PC Speaker J19, а также соединители, дублирующие разъемы задней панели (J6, J7, J8, J9).

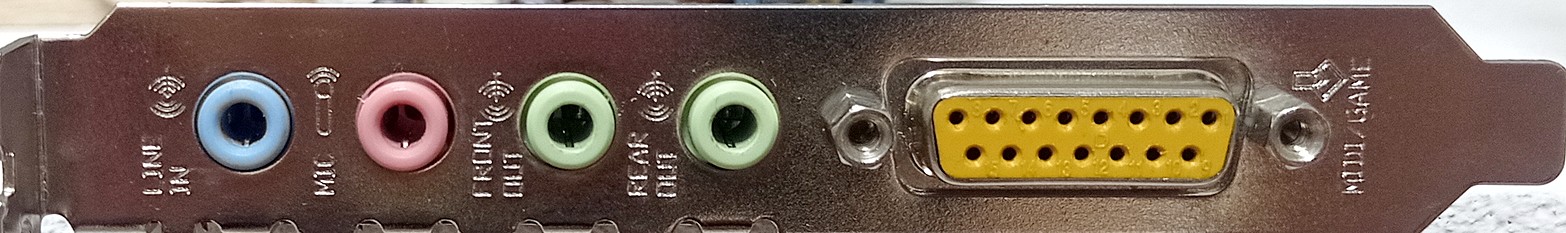

Внешние соединители (c цветовым кодированием): 3,5 мм стерео линейный вход, 3,5 мм моно микрофон (конденсаторный), 3,5 мм стерео линейные выходы на фронтальные и тыловые каналы, разъем для игрового манипулятора с контактами MIDI-порта.
