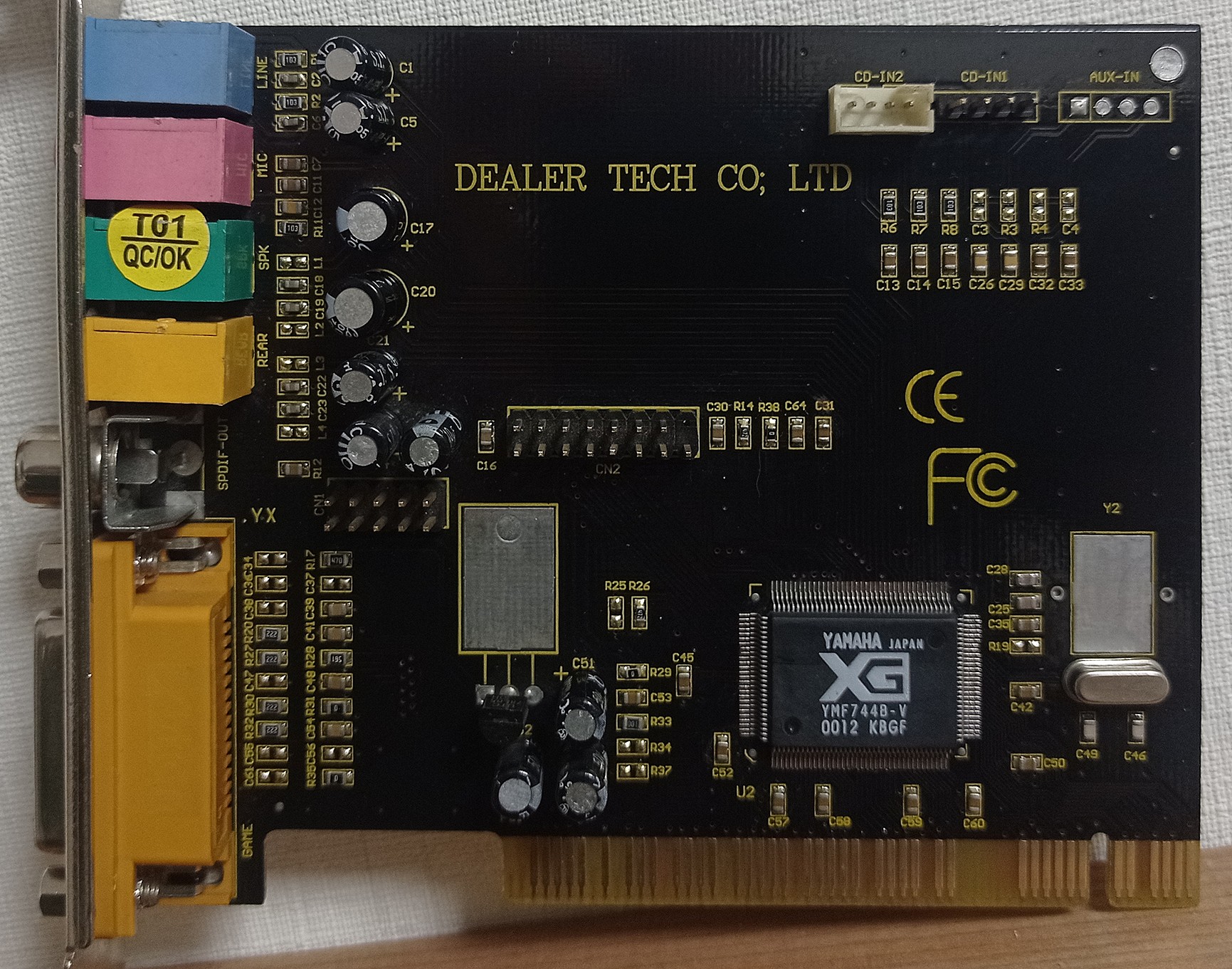

На первый взгляд — это обычная для 2000 г. звуковая карта, с неплохим аудиоконтроллером Yamaha YMF744 (4-канальный DS-XG). Но через секунду обращает на себя внимание отсутствие чипа кодека AC’97, необходимого для получения какого-либо звука от вышеупомянутого контроллера. А если присмотреться, то и краска на чипе немного расплывшаяся (хотя сам стиль маркировки практически не отличим от оригинала, не считая выравнивания), а сам корпус чипа несколько толще ямаховского.
PCI-аудиоконтроллеров в таком 128-выводном прямоугольном корпусе со встроенными ЦАПами не так много, а учитывая цель подделки — выдать что-то дешевое за чуть более дорогое*, можно смело заподозрить в перемаркированной Ямахе популярную CMI7838 от C-Media. Запуск карты и чтение идентификационных данных подтверждает эти соображения.
Любопытно, что, судя по имеющимся в Сети сведениям, такие подделки были не редкими, хотя в окружении автора сей заметки в рассматриваемые времена не попадались, несмотря на повышенное внимание к звуковым картам.
Само собой, никакого XG-синтезатора внутри нет. Это могло отчасти компенсироваться установкой программного XG, но (почти) бесплатно Yamaha раздавала ключи от программных синтезаторов только вместе со своими чипами, а где их брали в «Dealer Tech», если хотели хоть как-то оправдать наличие лого XG, остается только гадать.
Итак, вместе с досадой мы получаем типичную бюджетную PCI звуковую карту. Впрочем, благодаря своей простоте CMI8738 и ее варианты едва ли не на пару десятков лет пережили другие бюджетные решения начала 2000-х (DS-XG, SB 128 и т.п.), например, в качестве дешевой и беспроблемной (с точки зрения программной поддержки) замены поломавшемуся встроенному звуку.
Карта расширения для шины PCI. Изготовлена около 2000 г.
Интегрированная аудиосистема C-Media CMI8738 (перемаркированная в Yamaha YMF744). Внутренние соединители для CD-ROM двух типов, не распаян Aux-In. Соединители CN1 и CN2, вероятно, позволяют установить дочернюю плату, увеличивающую количество аудиосоединений.

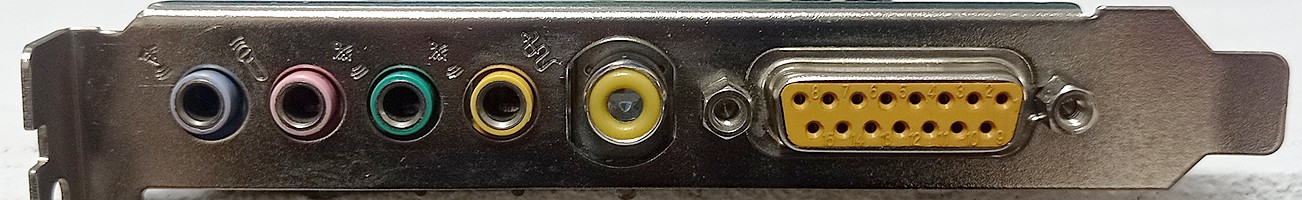

Внешние соединители (c цветовым кодированием): 3,5 мм стерео линейный вход, 3,5 мм моно микрофон, 3,5 мм стерео линейные выходы на фронтальные и тыловые каналы, RCA-выход SPDIF, разъем для игрового манипулятора с контактами MIDI-порта.
* — стоимость отличалась раза в полтора-два, пруфы будут отысканы и представлены
