PAS16 — оригинальная 16-битная аудиосистема американской компании Media Vision, представляет собой версию Pro Audio Spectrum 16 для корпоративного сегмента, технически почти идентична последнему. Плата выпущена в 1993 г. в Сингапуре. Стандарт PAS в первой половине 1990-х имел широкую поддержку в играх и звуковых приложениях наряду с SB.
Распространялась в составе т. н. мультимедийного набора (MultiMedia Kit), куда входили, помимо звуковой карты, привод CD-ROM (в данном случае со SCSI-интерфейсом), микрофон, диски с ПО. Кроме стандарта PAS и PAS/16, совместима с SB, Adlib, MPU-401. PnP нет, но конфигурируется программно (как PAS, так и SB часть) и работает через драйвер mvsound.sys. Блок джамперов J2 задает логический номер карты для случая применения нескольких карт на одной шине. Джампер JP16 переключает возможность использование разделяемого (shared) DMA (поддерживается не на всех материнских платах).
Аудиочипсет включает чипы Media Vision MVD101D (U1, система PAS16), MVA508 (U51, микшер и темброблок), MVA416 («перемаркированный» кодек Crystal CS4216-KL), MVD201A (U36, поддержка SB), Yamaha YMF262 (U4, FM-синтезатор OPL3 — совместимость с Adlib+4-op FM) и YAC512 (U15, ЦАП для OPL3).
50-пиновый SCSI-интерфейс для CD-ROM обслуживается контроллером Zilog Z0538010.

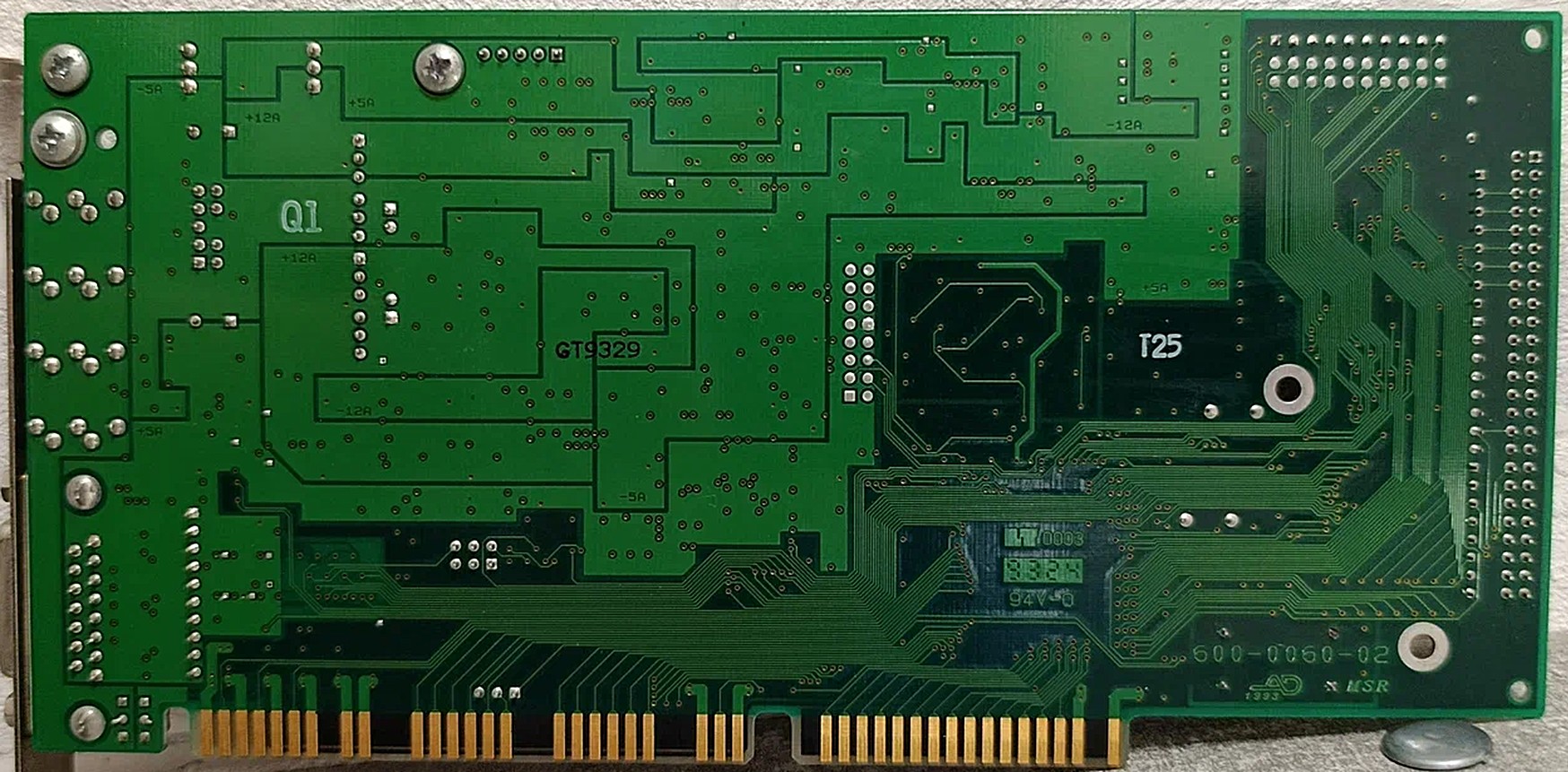

Плата привлекает внимание качеством исполнения аналоговой части, звук при прослушивании вполне качественный, в том числе и в низкочастотной части. На обратной стороне «нарублены» большие полигоны питающих шин.
Кстати, это редкий пример платы, чувствительной к наличию напряжения питания -5В. При его отсутствии (например, при питании через простой адаптер от большинства ATX БП) РСМ-звук выводится с искажениями, сильно убыстренным и смещенным по частоте. Плата имеет собственный стабилизатор 7905, но он задействован только в секции аналоговых сигналов.

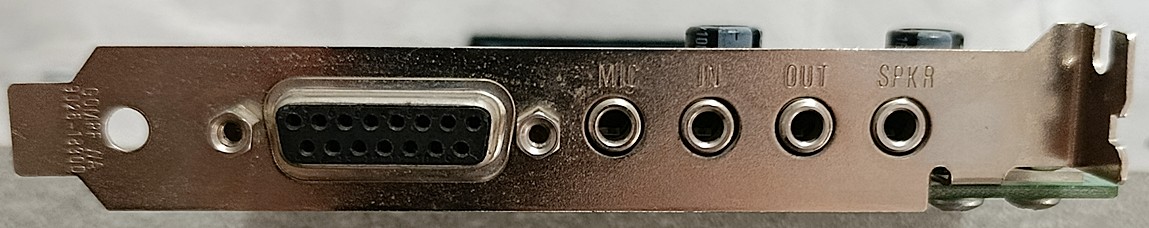

Внутренний соединитель J5 — аудиовход от CD-ROM. Внешние — привычный набор — MIDI/Game (DB-15F), микрофон, линейный вход, линейный и усиленный выходы.
