GUS (Gravis UltraSound) — легендарная звуковая карта для ISA, выпускавшаяся в Канаде под брендом известного производителя джойстиков и геймпадов Advanced Gravis в 1991-1993 гг. После выхода следующих моделей, получила к имени дополнение «Classic». Одна из первых карт, обеспечивавших воспроизведение с CD-качеством (44.1 kHz, 16 bit, stereo). Запись была 8-битной, для 16-битной записи предусмотрена возможность установки специальной дочерней платы (через соединители JP3, JP4, JP5, JP6, JP8, JP9 — фактически отдельное ISA-устройство на CS4231).
Главное архитектурное отличие «гуся» от стремительно набиравшего тогда популярность Sound Blaster’а в том, что он воспроизводит звуковые семплы, предварительно размещенные в бортовой ОЗУ, и это позволяет легко реализовать на нем WT-синтезатор, а также высококачественное звуковое сопровождение в играх и демках, с очень небольшим использованием процессорного времени ЦП и полосы пропускания шины. Ограниченная совместимость с SB в DOS достигается за счет программной эмуляции (SBOS/MEGAEM). Впрочем, многие игры первой половины 1990-х имели прямую поддержку GUS. Кроме того, распространенной практикой была установка его второй звуковой картой рядом с тем или иным «саундбластером», чтобы не зависеть от капризов эмуляции.
Плата отличается красным лаком — характерной окраской «гусей» разных поколений, имеет ревизию 3.4 (от ревизий 2.х отличается интеграцией большей части шинной логики в чип GF1D1 U12). DSP GF1 — совместная разработка Advanced Gravis и Forte Technologies на основе Ensoniq OTTO (ES5506), обеспечивает аппаратную обработку до 32 моно- или 16 стереосемплов. Частота дискретизации 44.1 кГц обеспечивается при смешивании до 14 каналов и постепенно уменьшается до 19.2 кГц при 32 каналах. Эффект-процессор отсутствует. Задающий кварцевый резонатор имеет частоту 19.7568 МГц. ОЗУ расширяется попарно чипами DRAM 128 кБ, минимальный объем 256 кБ (на фото), максимальный — 1024 кБ.
Внутренние соединители — аудиовходы для CD-ROM (JP7, JP10). Блок джамперов JP1 — выбор базового адреса из диапазона 210h — 260h (PnP нет, но IRQ и DMA настраиваются программно).

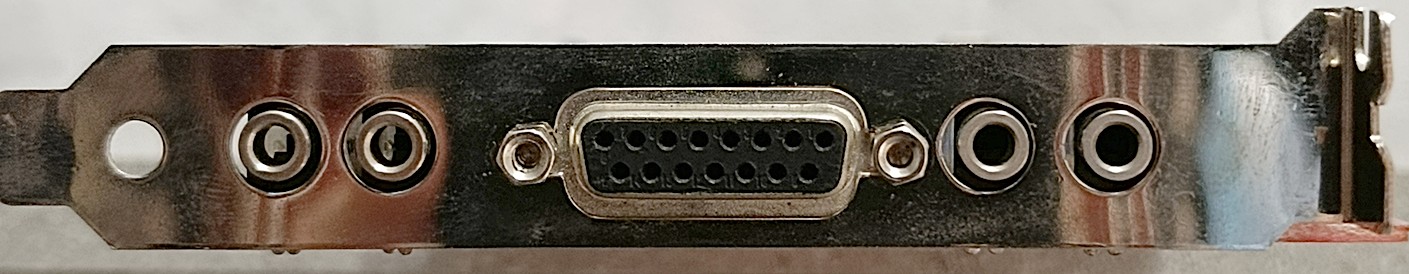

Внешние соединители (слева направо) — линейный вход, микрофонный вход, джойстик/MIDI, линейный выход, усиленный выход на колонки.
