16-битная интегрированная аудиосистема, включает в себя звуковой канал, 72-операторный ESFM-синтезатор, логику поддержки MIDI (MPU-401 UART) и игрового порта.
Карта расширения для шины ISA (PnP не поддерживается, UNISOUND плату не опознаёт, плата конфигурируется программно утилитой ESSCFG 2.0 как ES1698/1788).
Изготовлена в 1997 г.
Внутренние соединители — аудио-входы от CD-ROMов различных производителей (J8, J10), соединитель дочерней платы внешнего синтезатора (Wave Table Connector, J7), соединитель аппаратного управления громкостью (HW Volume Control, J5), вход PC Speaker (J6).
Процессор ESS AudioDrive ES1698FC, выпущен в 1997 г. Частота подключенного кварцевого резонатора 14,31818 МГц. Процессор довольно редкий и известна только одна модель карт, где он применялся.
Интегральный усилитель мощности U3 TEA2025, выход коммутируется джамперами J11, J12. Джампер JP1 включает напряжение поляризации для конденсаторного микрофона.
ОУ U2 (TL074), вероятно, реализует аппаратный (и не управляемый?) блок расширения стереобазы.

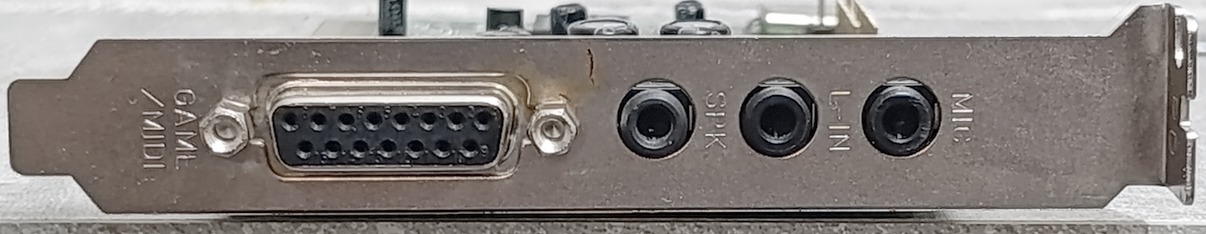

Внешние соединители (без цветового кодирования): разъем для игрового манипулятора с контактами MIDI-порта, 3,5 мм стерео выход со встроенного усилителя или линейный, 3,5 мм стерео линейный вход, 3,5 мм моно микрофон.
Ссылки
— демонстрация возможностей ESFM: https://www.pouet.net/prod.php?which=96920 ; https://preservetube.com/watch?v=-lXZBeNIlg4
— описание платы на сайте DosDays: https://dosdays.co.uk/topics/Manufacturers/ess.php
