В середине 1990-х звуковой адаптер для PC-совместимого ноутбук был все еще необязательной опцией, поэтому часто выполнялся в виде модуля, который мог устанавливаться в более дорогих конфигурациях и отсутствовать в начальных. Вот несколько примеров таких модулей.
Ноутбук Texas Instruments TravelMate 4000M (1994)
Модуль собран на основе 16-битного звукового чипсета Media Vision Jazz16 (MVD1216 + кодек MVA416(Crystal CS4216), микшер MVA514), дополненного, как обычно, ямаховским OPL3 FM-синтезатором (YMF262 + YAC512). В DOS этого достаточно для совместимости с SB Pro, драйверы для Windows позволяли получить 16-битное стерео воспроизведение и совместимость с WSS.

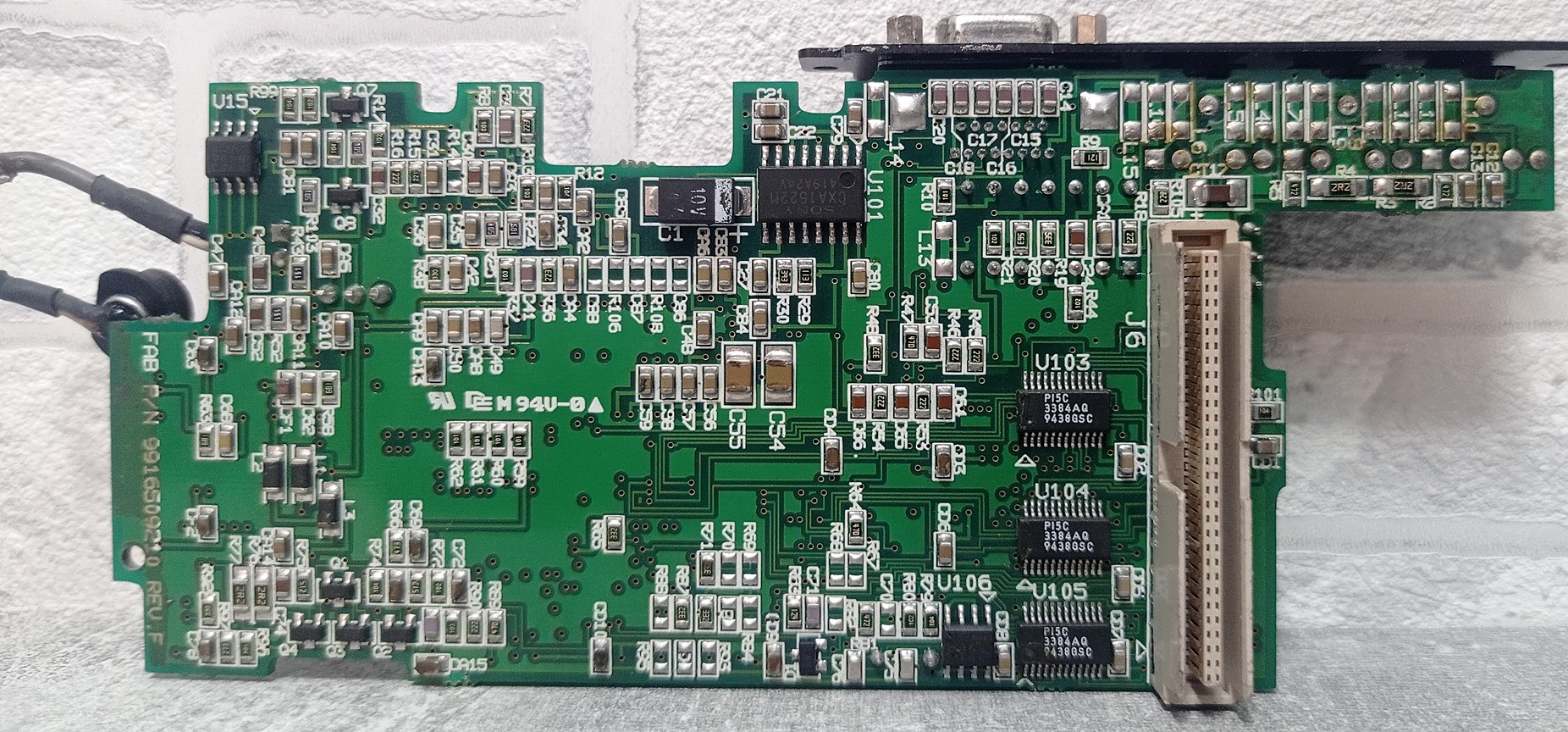

Вид снизу

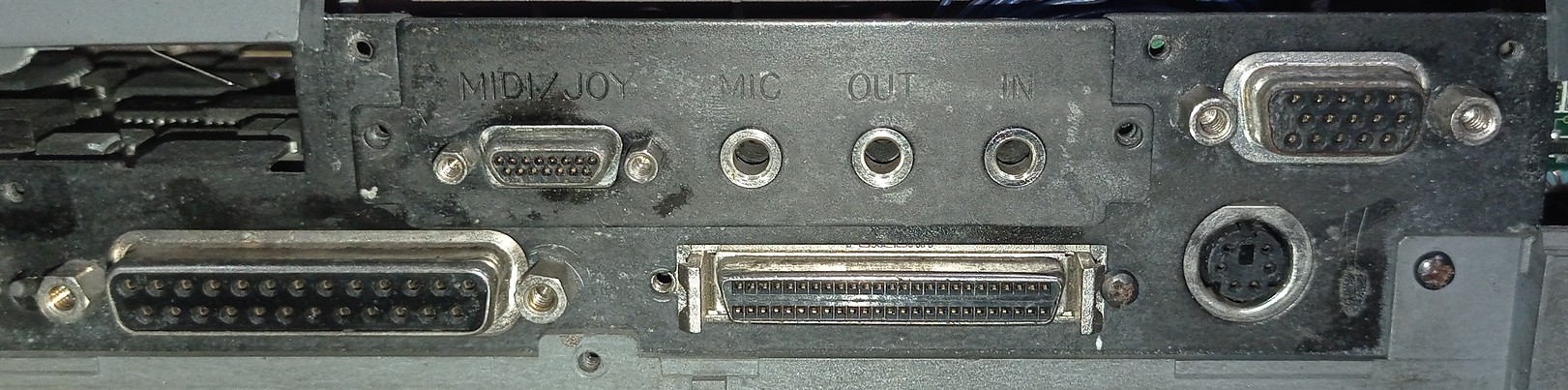

В плату впаян кабель встроенного микрофона, а на заднюю сторону ноутбука выведены внешние аудиосоединители модуля (микрофон, выход, вход), а также имеется 15-контактный разъем джойстика/MIDI, внезапно отличающийся от обычного DB-15F уменьшенным размером. Вероятно, в комплекте поставлялся нужный «хвостик»…
Ноутбук Nan Tan 7500AC (1995)

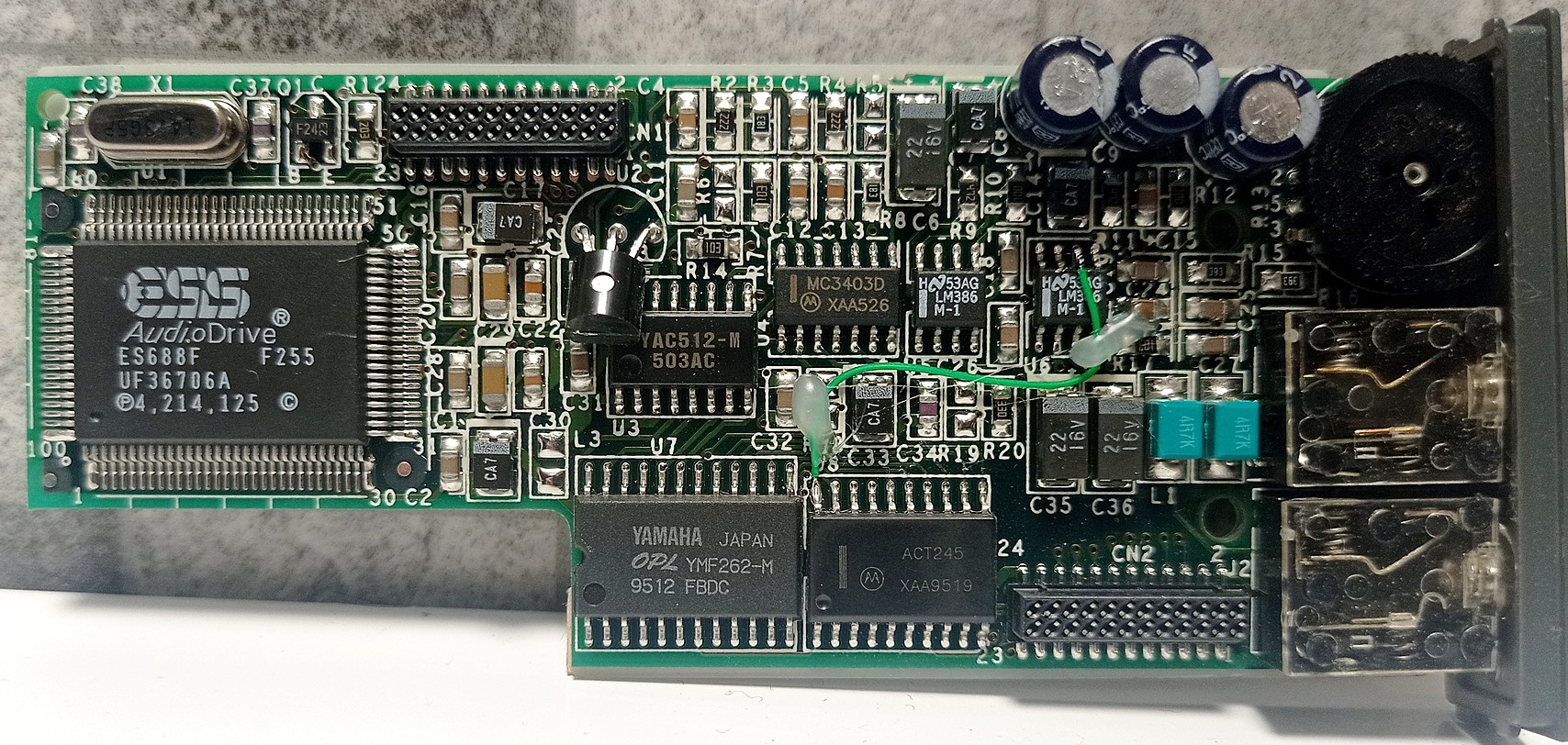

Классическая связка ESS ES688 и OPL3 — типичный для тех лет клон SB Pro. Имеет аппаратный регулятор громкости.

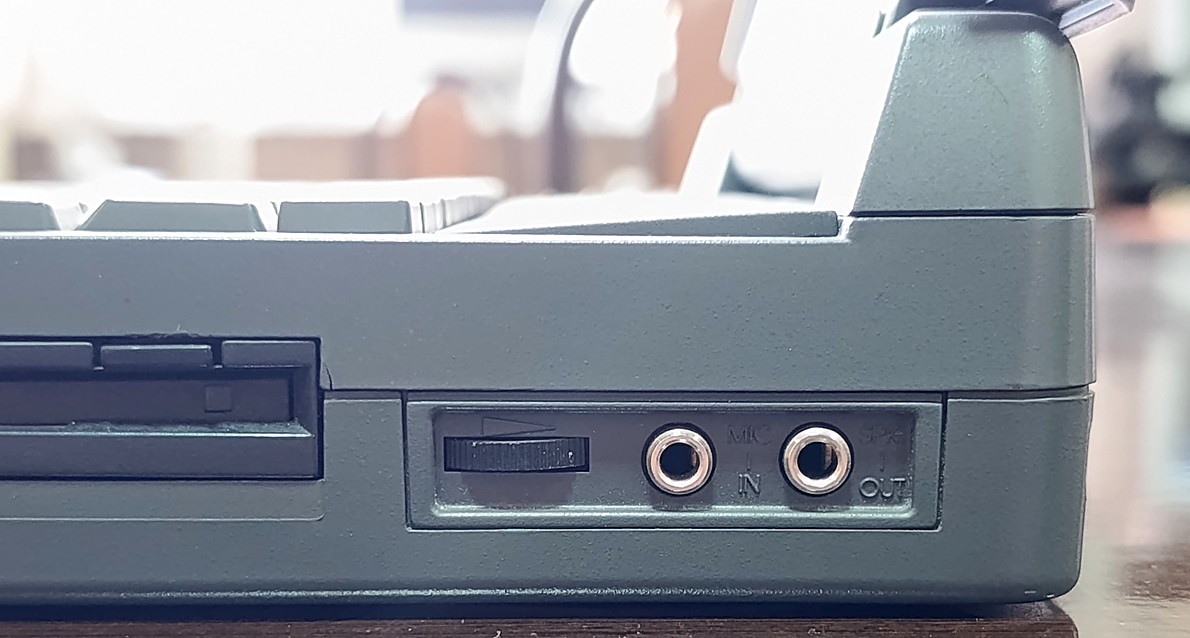

Внешние разъемы — вход микрофона и линейный выход.
Ноутбук Siemens-Nixdorf Scenic Mobile 500 (1996)

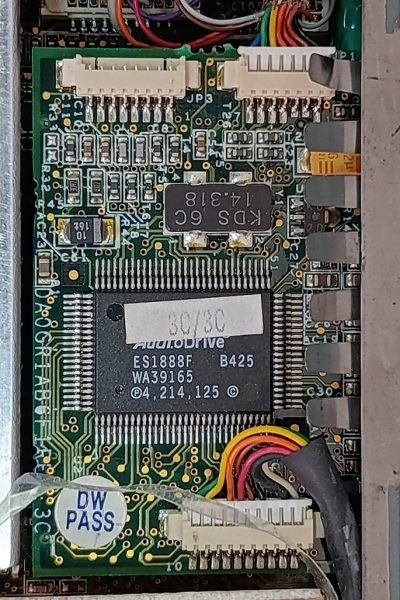

Модуль построен на основе интегрированной аудиосистемы ESS ES1888F, объединяющей полнодуплексный 16-битный аудиотракт, OPL3-совместимый ESFM-синтезатор, логику поддержки джойстика и MPU-401.

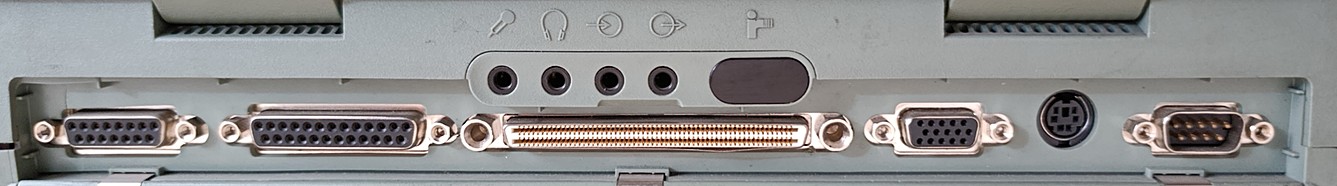

MIDI/джойстик подключаются через обычный 15-контактный разъем на системной плате, 3.5-мм аудиоразъемы размещены непосредственно на модуле (микрофон, наушники, линейный вход и выход). Кроме того, там же размещен ИК-приемопередатчик (IrDA) типа HP-1000.
